DFD5008-6-NSK MPFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: DFD5008-6-NSK MPFD滚珠丝杠,4. 如何选择合适的滚珠丝杠设计参数?,4. 为什么滚珠丝杠无法解决某些问题?,9. 如何判断滚珠丝杠的预紧力是否合适? ,10. 滚珠丝杠的出力与其材质有何关系?,5. 滚珠丝杆和梯形丝杠的噪音对机器的性能有何影响?,8. 该代理商的产品的质量如何保证?,6. 招聘的工作内容是什么? ,2. 为什么要使用滚珠丝杠进行选型?,3. 润滑不良会对滚珠丝杠的运行产生什么影响?,6. 不同步对滚珠丝杠的寿命有什么影响?-DFD5008-6-NSK MPFD滚珠丝杠-提供DFD5008-6-NSK MPFD滚珠丝杠-规格,DFD5008-6-NSK MPFD滚珠丝杠-图纸DFD5008-6-NSK MPFD滚珠丝杠-规格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1.特点 能够将螺母外径最小化,适合小导程循环方式。 2.规格 (1)循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 (2)精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请-DFD5008-6-NSK MPFD滚珠丝杠--DFD5008-6-NSK MPFD滚珠丝杠-1. 什么是滚珠丝杠,它的作用是什么?,3. 与其他类型的丝杠相比,它的优势在哪里? ,9. 如何维护和保养上银滚珠丝杠? ,2. 滚珠丝杠制造需要哪些工艺和设备?,9. 滚珠丝杠磨削过程中需要注意哪些安全事项?,6. tbi滚珠丝杠的加工精度达到了哪些标准?,3. 车床滚珠丝杠的长度是多少?,5. 它的耐磨性和耐腐蚀性如何?,5. 滚珠丝杠副反向旋转的原因是什么?,1. 滚珠丝杠珠子的直径是多少?

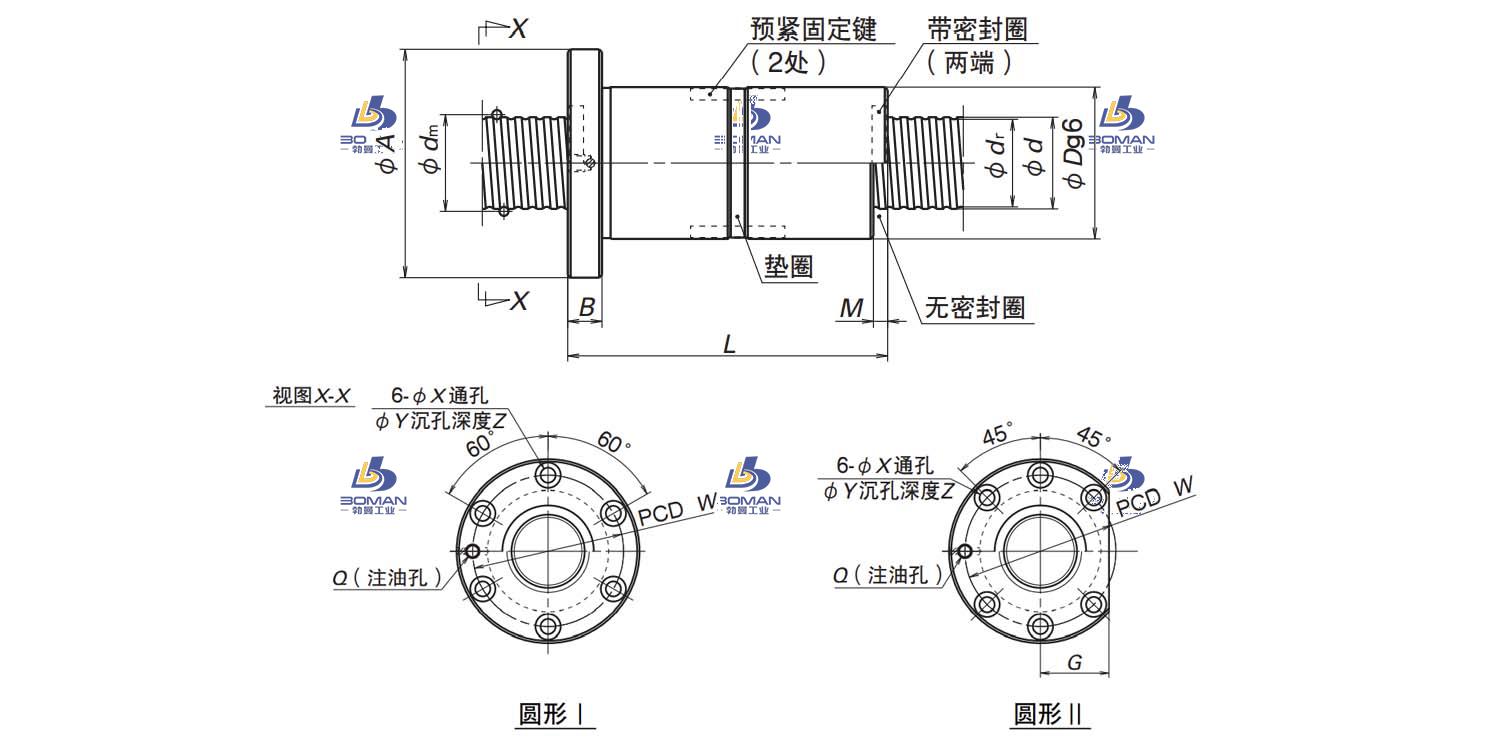

DFD5008-6-NSK MPFD滚珠丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 50 |
|
导程 | 8 |
|
丝杠轴底径 | 46.3 |
|
滚珠节圆直径 | 51.25 |
|
钢球直径 | 4.762 |
|
精度等级 | C1-C7 |
|
螺母直径 | 72 |
|
法兰直径 | 114 |
|
螺母长度 | 171 |
|
螺母安装 | PCD | 92 |
额定动负载 | CaN | 42400 |
额定静负载 | C0aN | 142000 |
有效圈数 | 1×6 |
|
法兰盘宽度 | 18 |
|
法兰安装孔通孔直径 | 11 |
|
法兰安装孔沉孔直径 | 17.5 |
|
法兰安装孔沉孔深度 | 11 |
|
轴向刚度 | KNm | 1740 |
