RNFTL2020A3-RNFTL滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: RNFTL2020A3-RNFTL滚珠丝杠,6. 西藏滚珠丝杠的价格和质量有关系吗? ,8. 线切割丝杠滚珠安装的费用是多少?,8. 这种滚珠丝杠的精度如何?,5. 大螺距滚珠丝杠的工作原理是什么?,10. 如何预防滚珠丝杠的损坏?,4. 轴承端跳动会对滚珠丝杠的使用造成什么影响?,9. 滚珠丝杠预压的影响因素有哪些?,1. 更换滚珠丝杠需要哪些工具?,5. 有没有其他品牌的滚珠丝杠可以比较一下?,4. 这个升降机适用于哪些场合?-RNFTL2020A3-RNFTL滚珠丝杠-提供RNFTL2020A3-RNFTL滚珠丝杠-价格,RNFTL2020A3-RNFTL滚珠丝杠-技术咨询RNFTL2020A3-RNFTL滚珠丝杠-库存NSK 搬送用滚珠丝杠 1.特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分别-RNFTL2020A3-RNFTL滚珠丝杠--RNFTL2020A3-RNFTL滚珠丝杠-4. 这种滚珠丝杠的材料是什么?,6. 定制的云南滚珠丝杠有保修吗?,2. 滚珠丝杠滑台控制设计的目的是什么?,4. 厂家是否提供定制服务?可以根据客户需求生产定制产品吗?,9. 滚珠丝杠表面粗糙度对产品成本有何影响?,6. 这种滚珠丝杠的使用寿命有多长?,2. 滚珠丝杠的工作原理是什么?,7. 液压传动的工作效率如何评价?,5. 如何确定滚珠丝杠的参数以便使用这个公式计算出正确的扭矩?,9. 该厂家的售后服务如何?是否有完善的售后保障?
RNFTL2020A3-RNFTL滚珠丝杠 产品参数

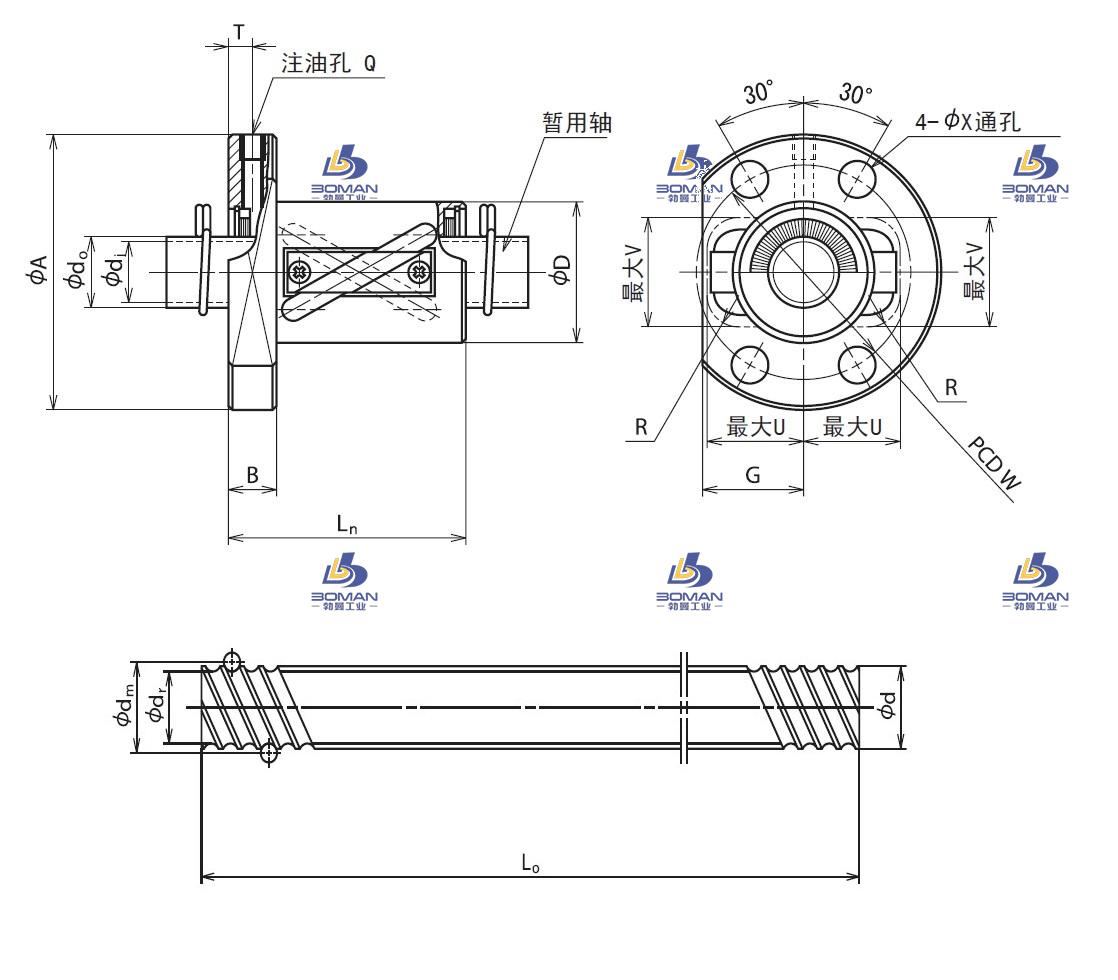

尺寸 单位:mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 35 |
|
| 法兰直径 | 68 |
|
| 安装孔中心距 | PCD | 52 |
| 螺母长度 | L | 59 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 17.3 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7010 |
| 额定静负载 | C0aN | 15400 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
RNFTL2020A3-RNFTL滚珠丝杠此型号部分数据来源于UMBRA S1N50-20M3 Umbra丝杆
