W1505FA-4-C5T10-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1505FA-4-C5T10-MA标准滚珠丝杠,2. 这种滚珠丝杠有哪些特点?,3. 他们的生产工艺和设备有哪些特点?,3. 在滚珠丝杠上如何确认其旋转方向?,5. 如何根据工作负载和速度确定滚珠丝杠的规格和尺寸?,6. 丝杠滚珠适用于哪些领域?,6. 安装滚珠丝杠需要注意哪些细节?,1. 什么是ahk滚珠丝杠?,5. 滚珠丝杠在垂直方向运转时会出现什么样的问题?,9. 如何保养和维护滚珠丝杠螺母?,4. 润滑剂的选择应该考虑哪些因素?-W1505FA-4-C5T10-MA标准滚珠丝杠-提供W1505FA-4-C5T10-MA标准滚珠丝杠-图纸,W1505FA-4-C5T10-MA标准滚珠丝杠-规格W1505FA-4-C5T10-MA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F-W1505FA-4-C5T10-MA标准滚珠丝杠--W1505FA-4-C5T10-MA标准滚珠丝杠-7. 有什么安装注意事项?,4. 这种丝杠适用于哪些领域?,4. 东莞代理商的库存量是否充足,能否满足客户的需求?,6. 这款滚珠丝杠的生产工艺是什么?,9. 如何进行开合模滚珠丝杠的检查和维修?,5. 滚珠丝杠辅助支承的缺点有哪些?,1. 什么是滚珠丝杠?,5. 螺母的材质对滚珠丝杠的影响是什么?,5. 临汾滚珠丝杠公司的销售渠道有哪些?,9. 选型表中的型号解是否会随着时间变化而更新?
W1505FA-4-C5T10-MA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 15 |
|
| 导程 | 10 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 671 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 532 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 8140 |
| 额定静负载 | C0aN | 12800 |
| 重量 | Kg | 1.1 |
| 轴向间隙 | 0.005以下 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.03 |
| 导程精度变动 | vu | 0.023 |
| 轴心跳动 | 0.065 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

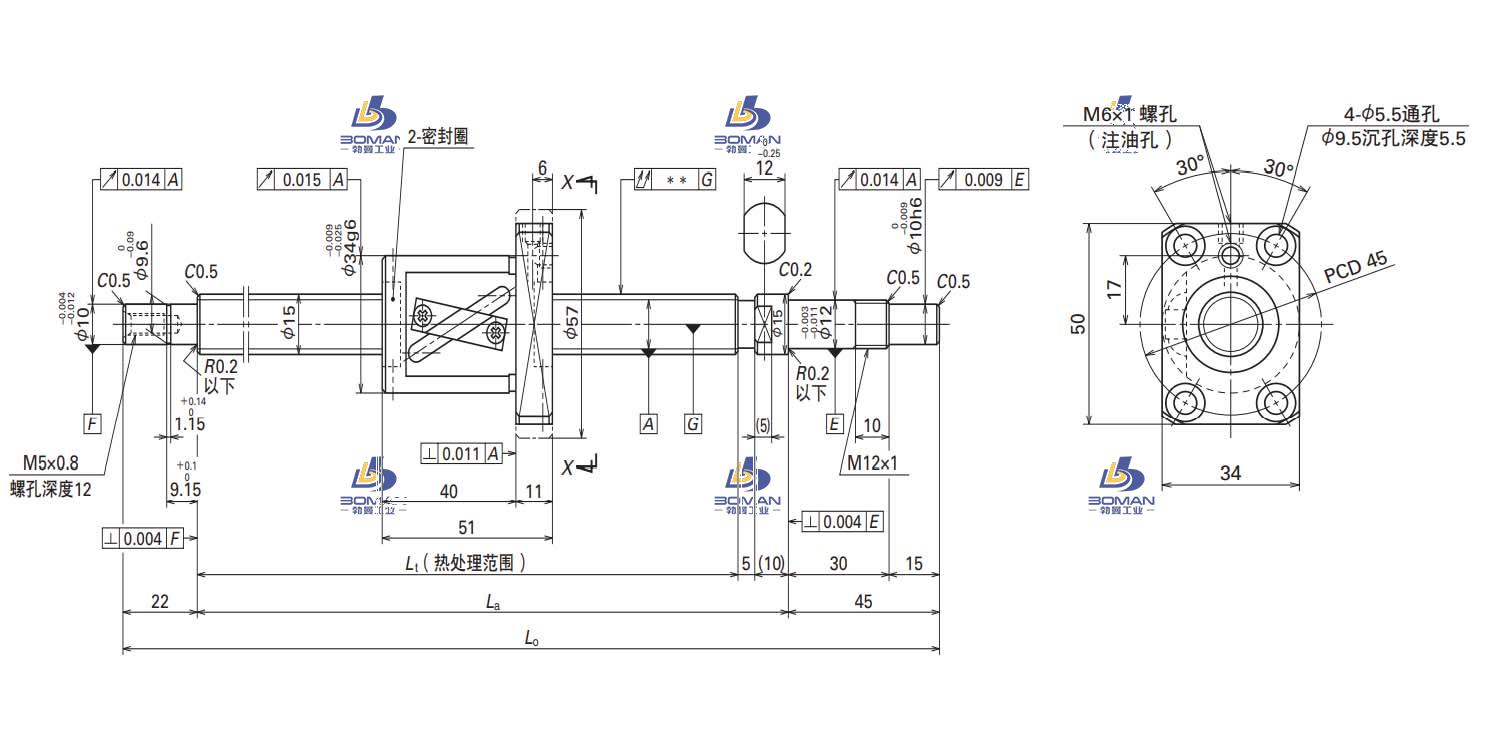

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1505FA-4-C5T10-MA标准滚珠丝杠此型号部分数据来源于NSK W2015FA-1P-C5Z20 nsk 油脂
