W2002SA-4P-C5Z5-轴端完成品滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2002SA-4P-C5Z5-轴端完成品滚珠丝杠,10. 在选购机械设备时,丝杠轨道和滚珠的硬度需要注意哪些问题?,4. 威力滚珠丝杠在哪些领域得到广泛应用?,4. 滚珠丝杠精度等级与机械加工有何关系?,8. 这个50滚珠丝杠的最小直径是否会随着使用环境的变化而有所改变?,2. 宁波滚珠丝杠支撑座有哪些特点?,8. 如何进行内循环滚珠丝杠轴承的安装和拆卸?,4. 如何调整滚珠丝杠内部硬度?,5. 如何确定合适的选型参数?,7. 该厂家的主要竞争对手是哪些?,7. 这种传动方式在运动控制中的应用有哪些?-W2002SA-4P-C5Z5-轴端完成品滚珠丝杠-提供W2002SA-4P-C5Z5-轴端完成品滚珠丝杠-库存,W2002SA-4P-C5Z5-轴端完成品滚珠丝杠-库存W2002SA-4P-C5Z5-轴端完成品滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W2002SA-4P-C5Z5-轴端完成品滚珠丝杠--W2002SA-4P-C5Z5-轴端完成品滚珠丝杠-7. 该滚珠丝杠的制造工艺是什么?,5. 维修滚珠丝杠需要什么样的设备和工具?,4. 这个升降台的升降高度是多少?,10. 是否有其他零部件需要与这3个孔搭配使用?,1. 什么是滚珠丝杠自动夹取?,2. 为什么需要更换滚珠丝杠螺母?,7. 这些供应商的销售渠道有哪些?,1. 什么是滚珠丝杠机构丝杆升降?,10. 采用这种密封方式的滚珠丝杠支撑轴承是否适用于高温或高压环境?,5. 滚珠丝杠的优点有哪些?
W2002SA-4P-C5Z5-轴端完成品滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 20 |
|
| 导程 | 5 |
|
| 螺母体外径 | 44 |
|
| 法兰直径 | 67 |
|
| 安装孔中心距 | PCD | 55 |
| 螺母长度 | L | 56 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 385 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 17.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 20.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 219 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 9410 |
| 额定静负载 | C0aN | 17100 |
| 重量 | Kg | 1.4 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.023 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | 0.045 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

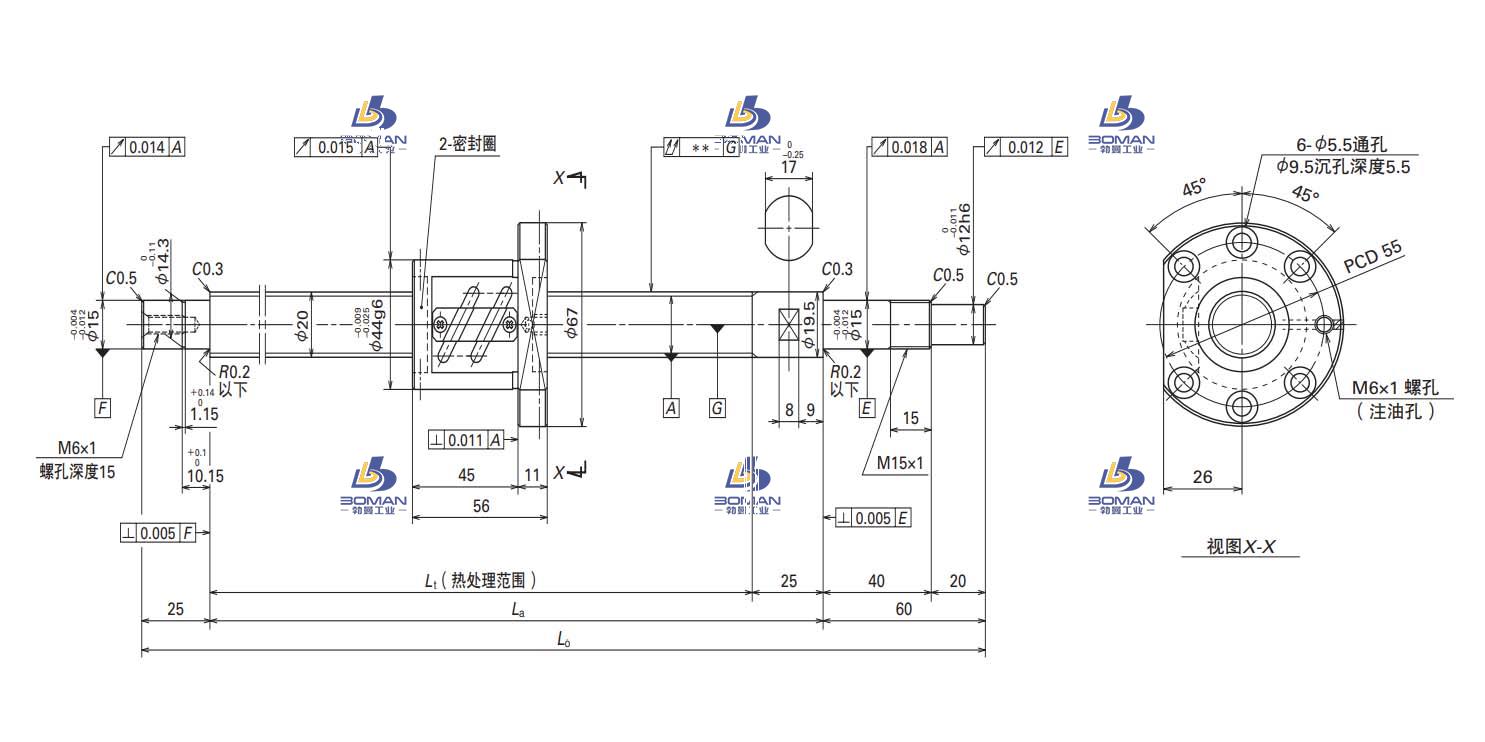

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2002SA-4P-C5Z5-轴端完成品滚珠丝杠此型号部分数据来源于NSK PSS1510N1D0361 重庆nsk丝杠选型现货
