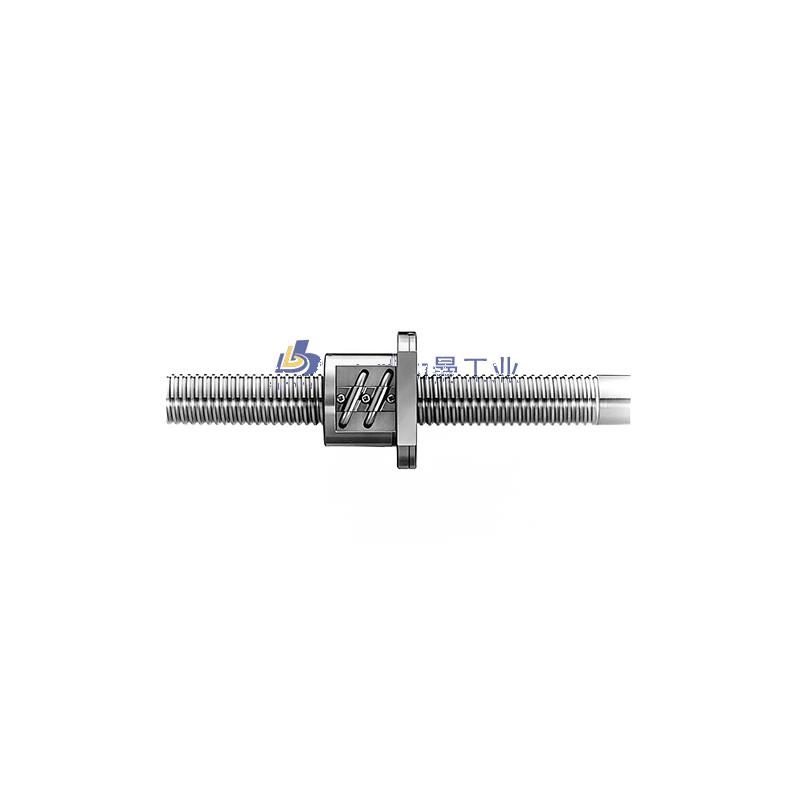

ZFT3605-5-ZFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: ZFT3605-5-ZFT滚珠丝杠，2. 滚珠丝杠轴承有哪些应用场景？,5. 这些轴承滚珠丝杠的表面硬度是多少？,6. 如何选择滚珠丝杠和轴承的配合方式？,5. 预紧的紧度对滚珠丝杠螺母副的性能有什么影响？,8. 如何提高滚珠丝杠回转轴的转动惯量？,3. 新疆滚珠丝杠与其他丝杠有何不同？,2. 这家厂家的产品有哪些型号和规格？,7. 滚珠丝杠的螺距与负载能力有什么关系？,4. 不锈钢滚珠丝杠的直线度标准是什么？,5. 这种机构的使用寿命有多长？-ZFT3605-5-ZFT滚珠丝杠-提供ZFT3605-5-ZFT滚珠丝杠-规格,ZFT3605-5-ZFT滚珠丝杠-库存ZFT3605-5-ZFT滚珠丝杠-规格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 -ZFT3605-5-ZFT滚珠丝杠--ZFT3605-5-ZFT滚珠丝杠-5. 维修后，苏州微型滚珠丝杠的寿命会有什么变化？,8. 滚珠丝杠的受力示意图中的拉伸代表什么？,8. 滚珠丝杠的标准尺寸是否会因为不同的用途而有所不同？,2. 什么是滚珠丝杠的预紧？,3. 该设备的工作原理是怎样的？,5. 滚珠丝杠的使用寿命是多长？,10. 如何避免上银滚珠丝杠出现维修问题？,3. IBC滚珠丝杠适用于哪些行业和领域？,1. 伊维莱滚珠丝杠是什么材料制成的？,3. 这个滚珠丝杠螺母的尺寸是多少？
ZFT3605-5-ZFT滚珠丝杠 产品参数

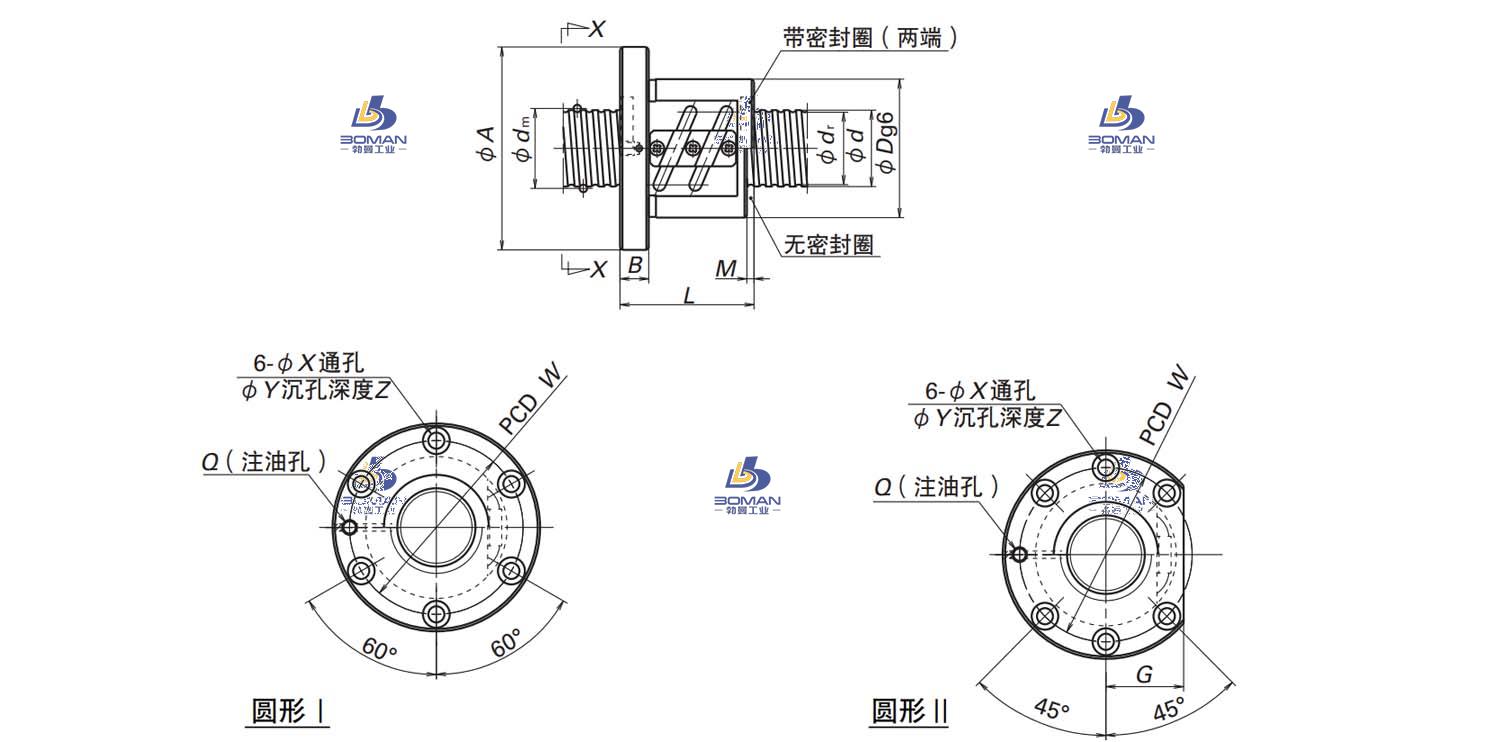

尺寸 单位：mm
| 丝杠轴外径 | 36 |
|
| 导程 | 5 |
|
| 螺母体外径 | 65 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 59 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 33.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 36.5 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 10700 |
| 额定静负载 | C0aN | 31700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 607 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
ZFT3605-5-ZFT滚珠丝杠此型号部分数据来源于3. 为什么需要对滚珠丝杠进行调顺？
