W1503FA-5PG-C5Z20-SA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1503FA-5PG-C5Z20-SA标准滚珠丝杠，8. 内循环丝杠滚珠数量的减少会带来什么问题？,10. 如何校核滚珠丝杠的温度和湿度对其性能的影响？,1. 什么是thk滚珠丝杠？,10. 是否有其他类型的丝杠可以替代滚珠丝杠，从而避免定位精度不一致的问题？,8. 该滚珠丝杠的使用寿命是多久？,5. 滚珠丝杠精度的重要性是什么？ ,2. 为什么要对滚珠丝杠进行评测？,8. 它的使用寿命是多长？,1. 什么是冷轧滚珠丝杠？,9. 滚珠丝杠的维护保养方法有哪些？-W1503FA-5PG-C5Z20-SA标准滚珠丝杠-提供W1503FA-5PG-C5Z20-SA标准滚珠丝杠-价格,W1503FA-5PG-C5Z20-SA标准滚珠丝杠-库存W1503FA-5PG-C5Z20-SA标准滚珠丝杠-库存NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚-W1503FA-5PG-C5Z20-SA标准滚珠丝杠--W1503FA-5PG-C5Z20-SA标准滚珠丝杠-4. Nsk滚珠丝杠的价格如何？与其他品牌相比有何优势？,6. 这个直径6的滚珠丝杠的承重能力是多少？,2. thk滚珠丝杠有哪些应用场景？,4. SW滚珠丝杠的最大承载能力是多少？,10. 滚珠丝杠的游隙和负载之间有何关系？,2. 滚珠丝杠平面解有哪些应用场景？,8. 滚珠丝杠螺母的生产成本是多少？,1. 什么是滚珠丝杠？,3. 滚珠丝杠螺母传动效率与传统传动方式相比有何优势？,3. 滚珠丝杠的工作原理是什么？
W1503FA-5PG-C5Z20-SA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 421 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×1 |
|
| 滚珠节圆直径 | 15.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 285 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 4320 |
| 额定静负载 | C0aN | 5800 |
| 重量 | Kg | 0.81 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.04 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

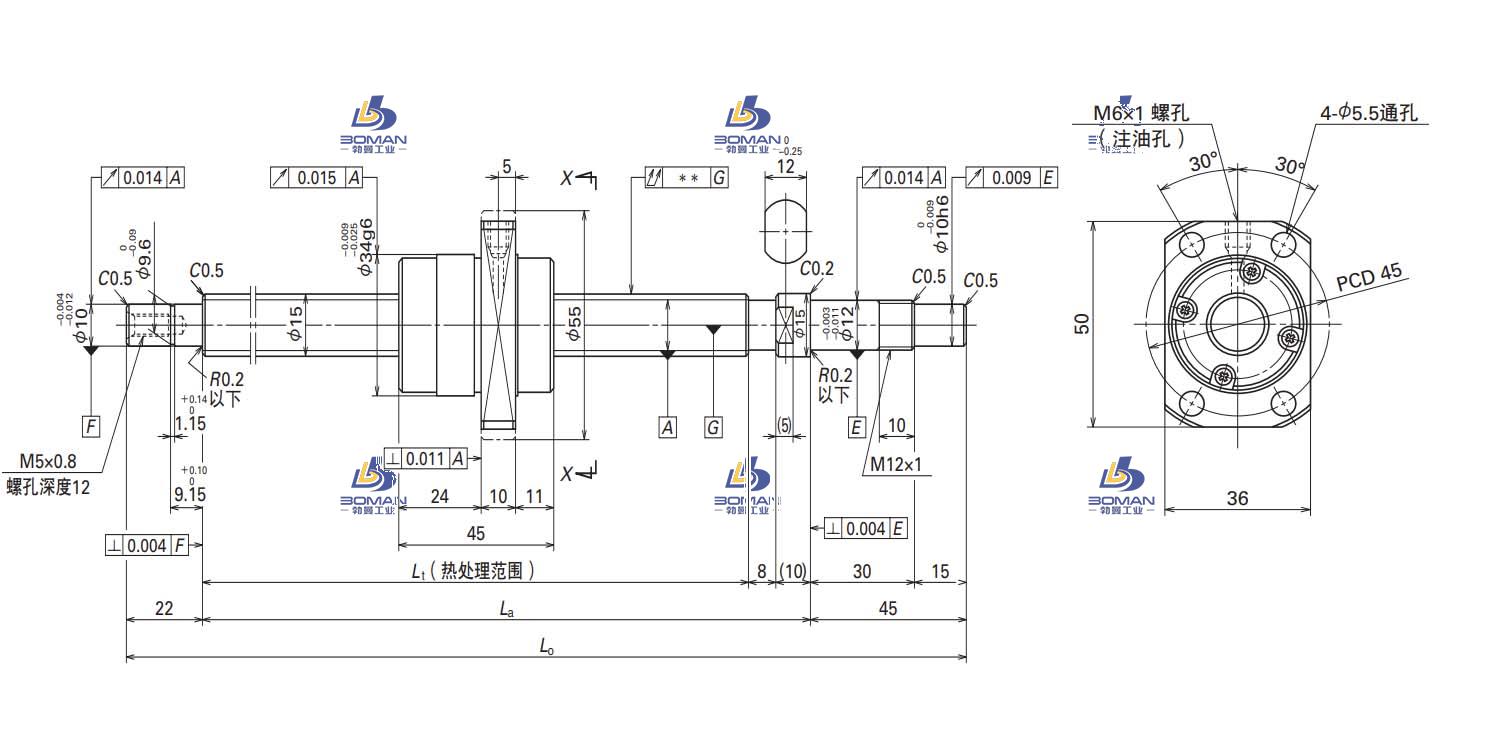

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1503FA-5PG-C5Z20-SA标准滚珠丝杠此型号部分数据来源于PMI FDWC5006-7.5 pmi丝杆和上银
