LPFC2020-3-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

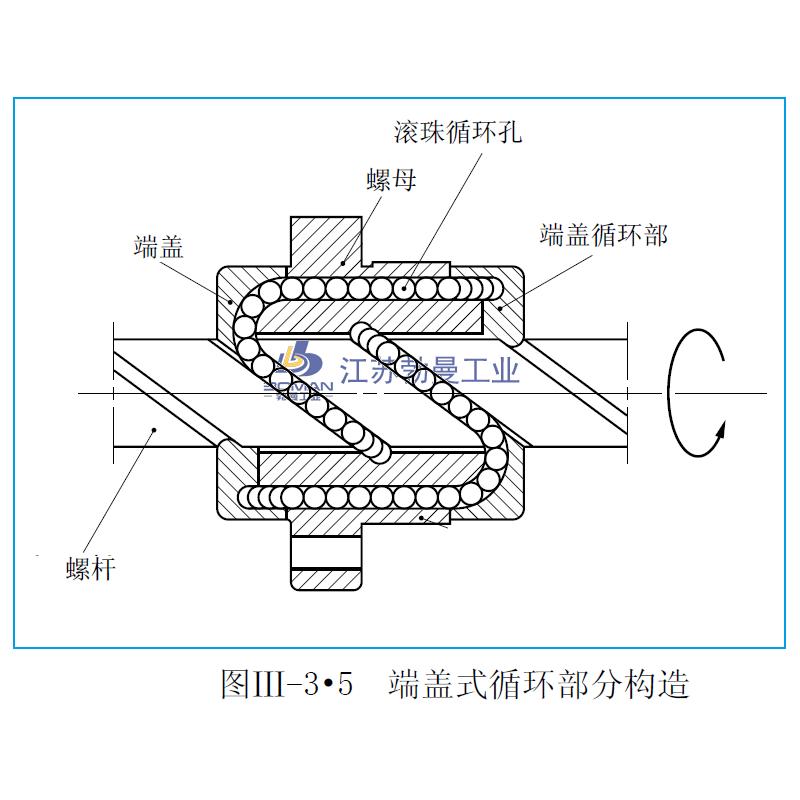

- 属性: LPFC2020-3-NSK LSFC滚珠丝杠，4. 滚珠丝杠外径如何确定直径？,7. 滚珠丝杠维修需要注意哪些事项？,9. 滚珠丝杠调节的标准是如何制定的？,4. 该厂的生产设备和技术水平如何？,1. 滚珠丝杠刚性是什么？,1. 这家遂宁滚珠丝杠电机生产厂家的历史悠久吗？,8. 这种行星滚珠丝杠的安装维护需要注意哪些问题？,9. 为什么需要滚珠丝杠自锁？ ,4. 滚珠丝杠循环器的安装步骤是什么？ ,9. 你们的注塑件是否可以提供样品或小批量生产？-LPFC2020-3-NSK LSFC滚珠丝杠-提供LPFC2020-3-NSK LSFC滚珠丝杠-图纸,LPFC2020-3-NSK LSFC滚珠丝杠-图纸LPFC2020-3-NSK LSFC滚珠丝杠-参数NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合-LPFC2020-3-NSK LSFC滚珠丝杠--LPFC2020-3-NSK LSFC滚珠丝杠-7. 滚珠丝杠需要注意哪些维护保养事项？ ,7. 它在工业生产中的使用场景是什么？,9. 潮州直线滚珠丝杠加工的加工成本是多少？,8. 滚珠丝杠调整后需要进行哪些测试？ ,9. 它的安装和维护方法是什么？ ,3. 拆解丝杠滚珠轴承需要注意哪些细节？,4. 如何正确安装福建滚珠丝杠？,6. 滚珠丝杠和轴承的配合对机械设备有什么影响？,5. 滚珠丝杠的中文拼音怎么写？,9. 如何正确安装这些滚珠丝杠螺母？
LPFC2020-3-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 39 |
|
| 法兰直径 | 62 |
|
| 安装孔中心距 | PCD | 50 |
| 螺母长度 | L | 46 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×2 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 9620 |
| 额定静负载 | C0aN | 21000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 370 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

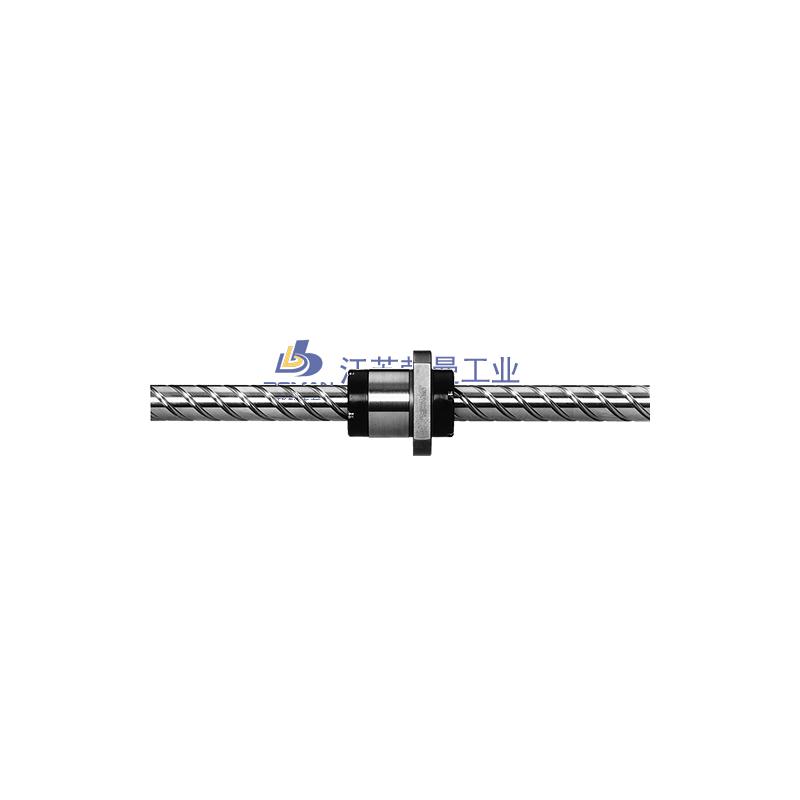

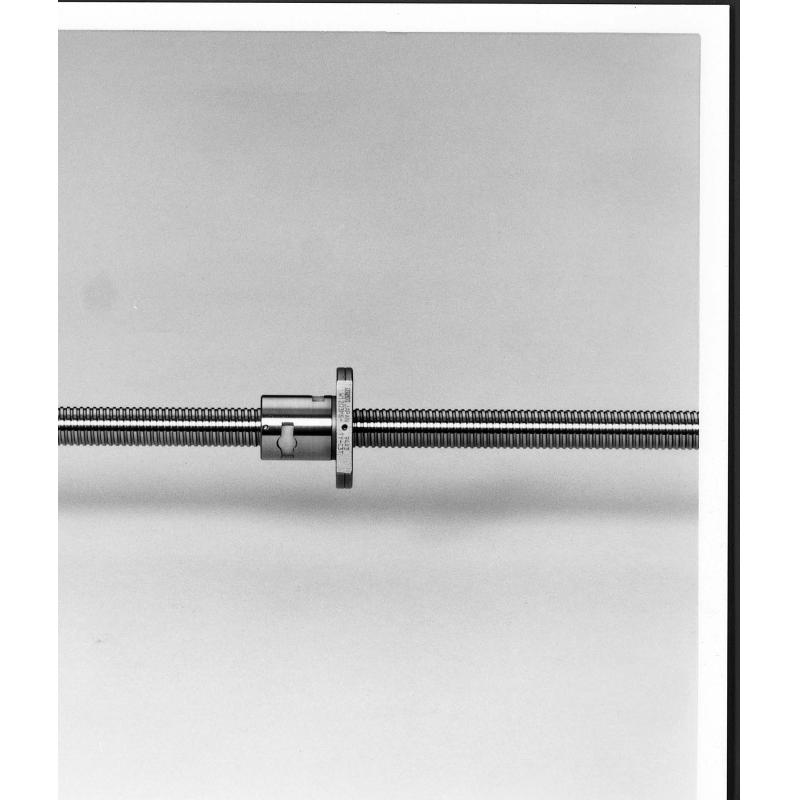

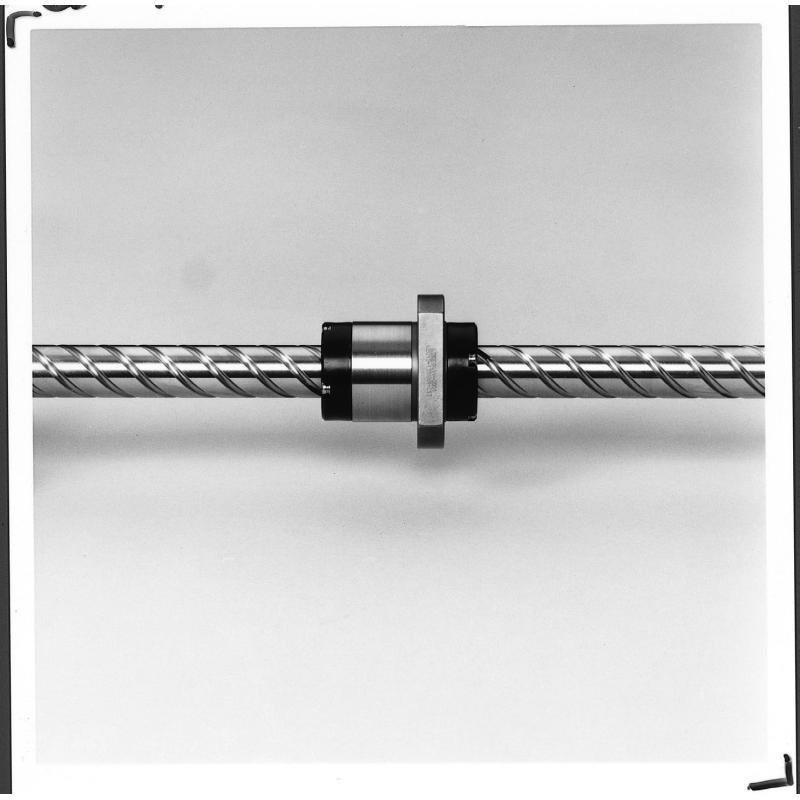

| 实物截图 | ||

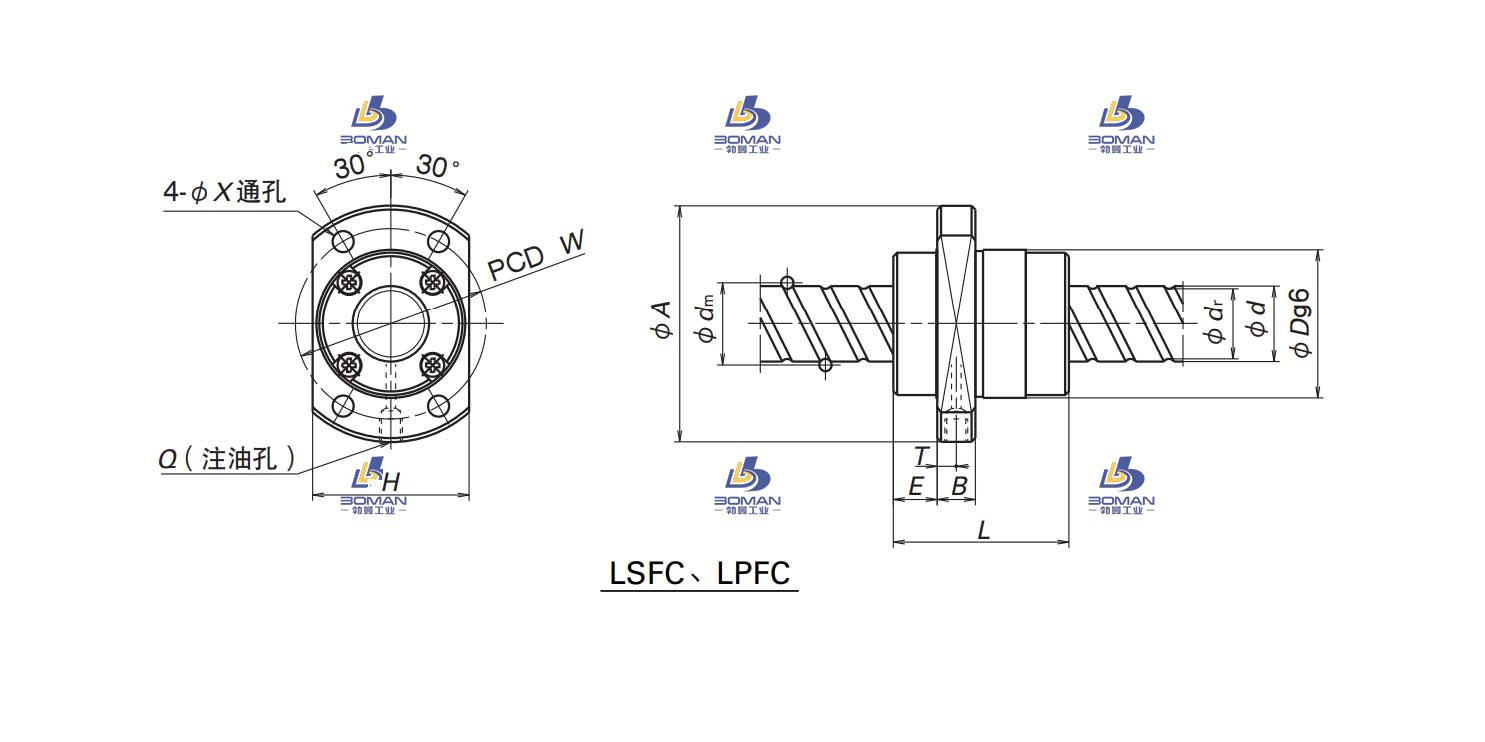

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
LPFC2020-3-NSK LSFC滚珠丝杠此型号部分数据来源于HIWIN上银 R15-10B1-FSW-339-421-0.018 hiwin丝杆价格
