W2508SS-1P-C5Z5-NSK末端未加工品
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W2508SS-1P-C5Z5-NSK末端未加工品,8. 滚珠丝杠单根长度与其直径有什么关系?,8. 两种传动方式的使用寿命有何差异?,3. 他们的产品质量有保证吗?,2. 这种滚珠丝杠的优点有哪些?,7. 滚珠丝杠级别的提高会对雕刻机的价格产生什么影响?,2. 这个生产厂家的历史有多长?,10. 该滚珠丝杠副在工业生产中的应用案例有哪些?效果如何?,4. 进口滚珠丝杠的市场规模有多大?,6. 这种螺母锁紧标准的尺寸有哪些种类?,2. 滚珠丝杠主要尺寸包括哪些方面?-W2508SS-1P-C5Z5-NSK末端未加工品-提供W2508SS-1P-C5Z5-NSK末端未加工品-图纸,W2508SS-1P-C5Z5-NSK末端未加工品-选型W2508SS-1P-C5Z5-NSK末端未加工品-图纸NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大-W2508SS-1P-C5Z5-NSK末端未加工品--W2508SS-1P-C5Z5-NSK末端未加工品-2. 滚珠丝杠导轨有哪些应用领域?,6. 滚珠丝杠在哪些行业中被广泛使用? ,1. 这种滚珠丝杠的长度是多少?,4. 这种轴承适用于哪些领域和行业?,3. 这种滚珠丝杠的使用范围是什么?,1. 盐城滚珠丝杠轴承有哪些型号和规格?,3. 为什么需要使用滚珠丝杠换向器?,8. 这种螺母座是否需要进行维护保养?,6. 调整滚珠丝杠防转动需要使用哪些工具和设备?,8. 是否有其他替代品可以代替滚珠丝杠?
W2508SS-1P-C5Z5-NSK末端未加工品 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 25 |
|
| 导程 | 5 |
|
| 螺母体外径 | 50 |
|
| 法兰直径 | 73 |
|
| 安装孔中心距 | PCD | 61 |
| 螺母长度 | L | 55 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1150 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 22.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 25.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 745 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 10400 |
| 额定静负载 | C0aN | 21900 |
| 重量 | Kg | 4.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.09 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

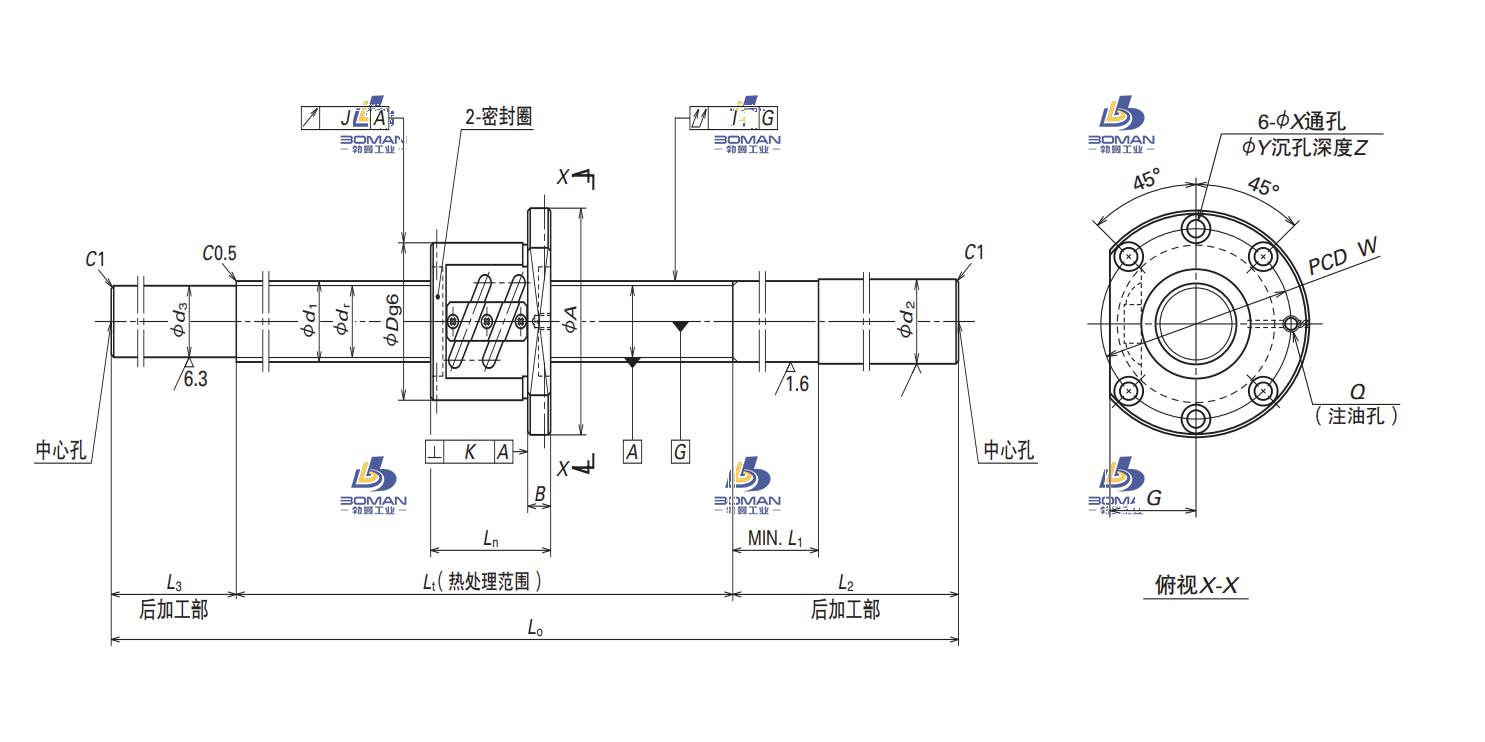

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2508SS-1P-C5Z5-NSK末端未加工品此型号部分数据来源于NSK R1A351200LDB-03P6Z 陕西微型nsk导轨滑块
