MSFD1202-3-NSK MPFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MSFD1202-3-NSK MPFD滚珠丝杠，1. 东莞有多少家滚珠丝杠厂家？,10. 亳州NSK滚珠丝杠与其他品牌的滚珠丝杠有何区别？,4. 滚珠丝杠副导程的优点是什么？,7. 河北滚珠丝杠批发的价格与品质是否有关联？,10. 他们有哪些与竞争厂家不同的优势？,4. 这种油的使用方法有什么注意事项？,7. 滚珠丝杠双螺纹结构的尺寸和规格如何确定？,1. 中山轧制滚珠丝杠模组是什么产品？,10. 该滚珠丝杠轴承的售后服务如何？,5. 接油盒的材料对其性能有何影响？-MSFD1202-3-NSK MPFD滚珠丝杠-提供MSFD1202-3-NSK MPFD滚珠丝杠-技术咨询,MSFD1202-3-NSK MPFD滚珠丝杠-参数MSFD1202-3-NSK MPFD滚珠丝杠-参数NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其-MSFD1202-3-NSK MPFD滚珠丝杠--MSFD1202-3-NSK MPFD滚珠丝杠-9. 汤姆森滚珠丝杠的价格如何？,4. 如何选择合适的滚珠丝杠进行安装？,9. XSSR滚珠丝杠有哪些品牌可选？,7. 东莞pmi滚珠丝杠厂家的产品质量如何？,10. 该产品的售后服务及保修政策是怎样的？,5. 如何检测滚珠丝杠故障？ ,6. 该厂家的销售网络覆盖范围如何？,2. 这种滚珠丝杠珠粒是用来做什么的？,5. 这些配件的质量如何保证？,9. 滚珠丝杠精度与机械设备的寿命有什么关系？
MSFD1202-3-NSK MPFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 2 |
|
| 螺母体外径 | 20 |
|
| 法兰直径 | 37 |
|
| 安装孔中心距 | PCD | 29 |
| 螺母长度 | L | 28 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 5 |
|
| 丝杠轴螺纹底径 | 10.9 |
|
| 钢球直径 | 1.2 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 12.3 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 1660 |
| 额定静负载 | C0aN | 3620 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 108 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

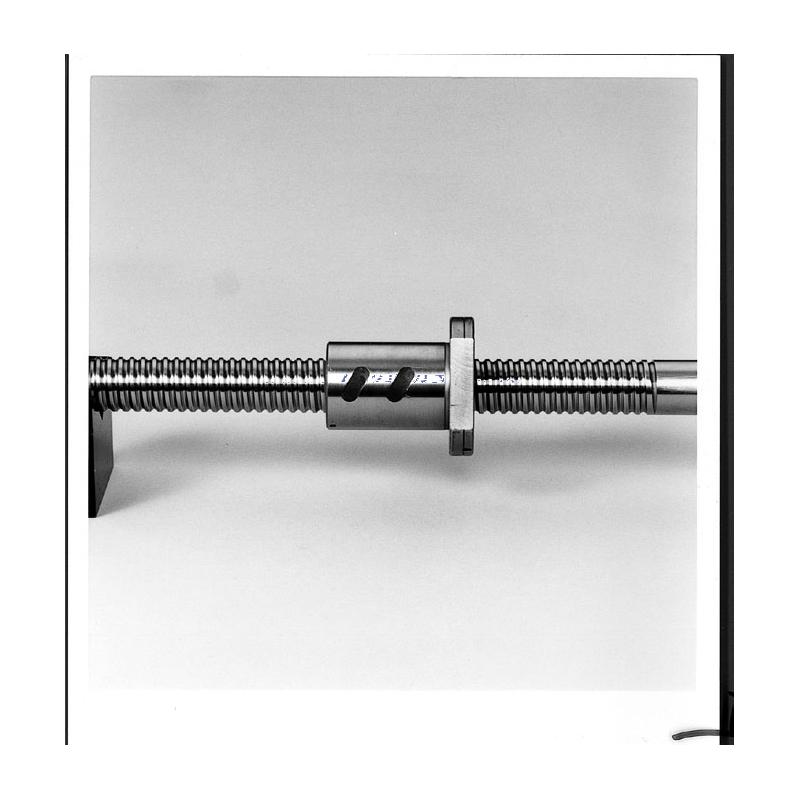

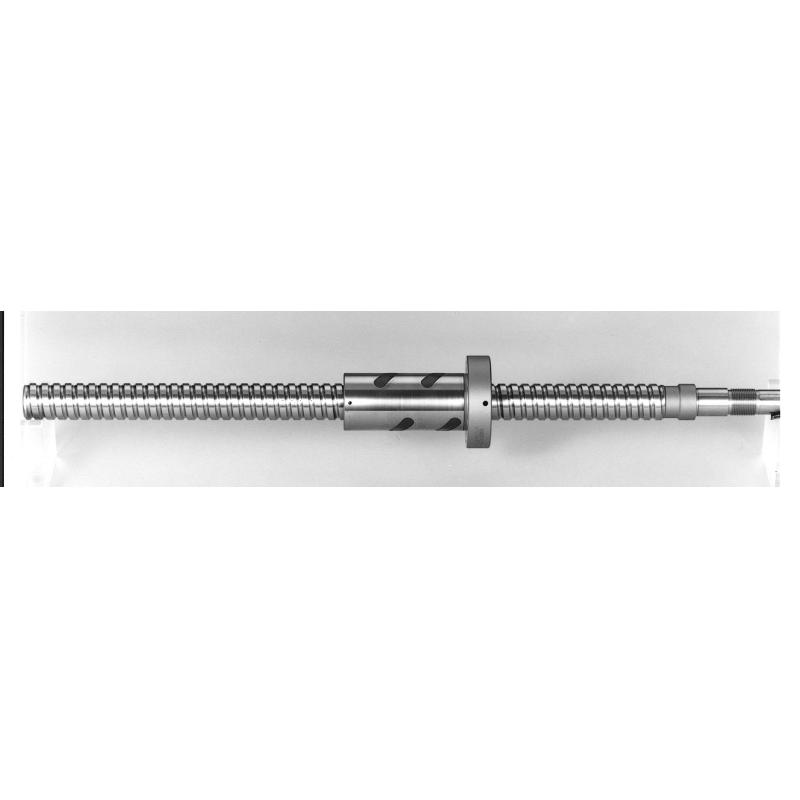

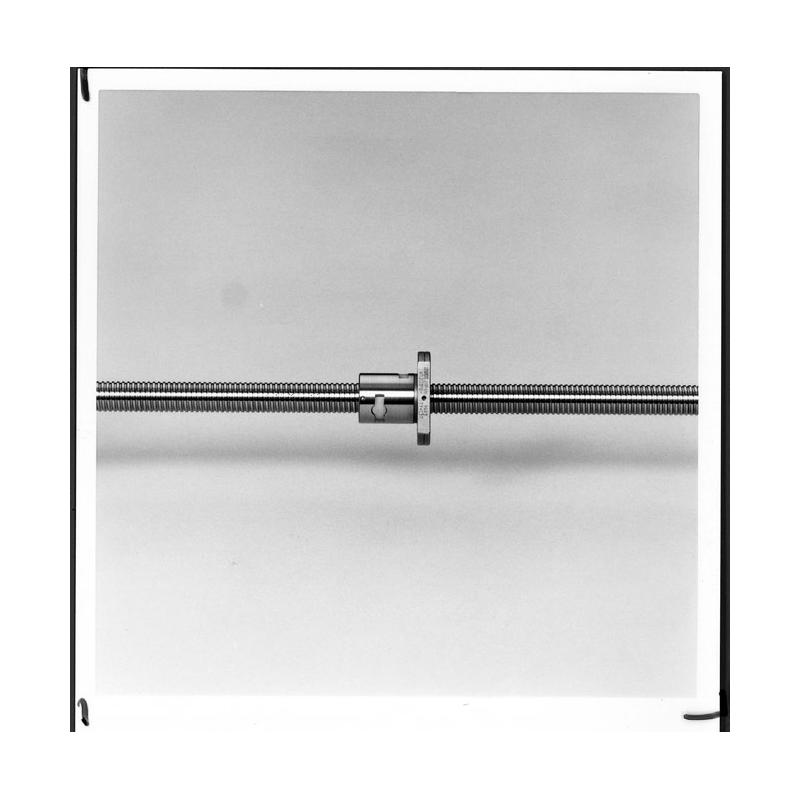

| 实物截图 | ||

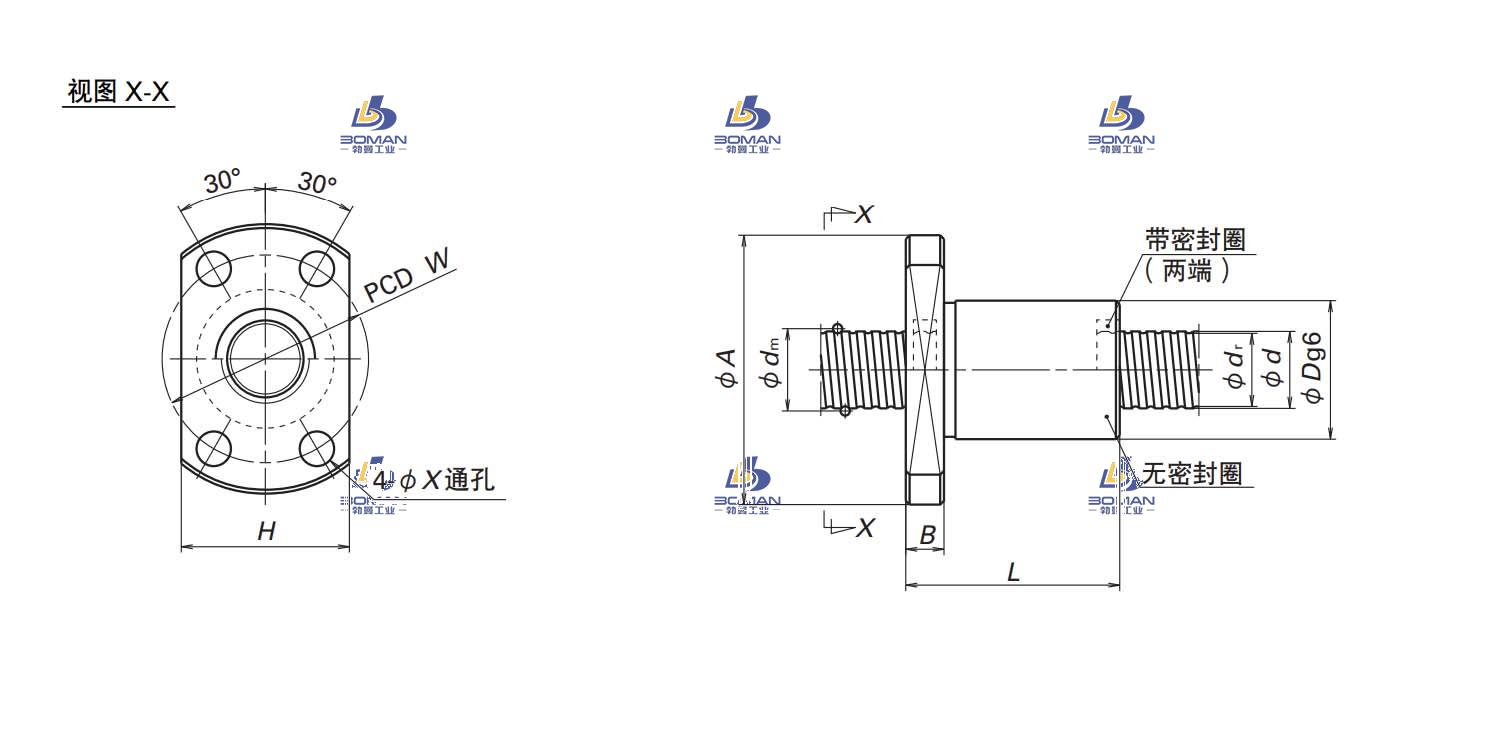

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MSFD1202-3-NSK MPFD滚珠丝杠此型号部分数据来源于5. 滚珠丝杠的工作原理是什么？
