ZFT4016-3-SFT滚珠丝杠螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: ZFT4016-3-SFT滚珠丝杠螺母，3. 为什么要使用滚珠丝杠？,8. 选型表中的滚珠丝杠适用于哪些领域？,2. 滚珠丝杠螺母的作用是什么？,4. 如何根据负载要求选取适合的滚珠丝杠？,4. 滚珠丝杠的标准有哪些要求？,7. 如何计算滚珠丝杠传动的最大进给速度？ ,2. 什么是大滚珠丝杠加工的原理？,6. 新疆滚珠丝杠的使用场景有哪些？是否适用于我的需求？,2. 哪些行业在使用滚珠花键丝杠？,6. 该厂家的滚珠丝杠副是否符合国家标准？-ZFT4016-3-SFT滚珠丝杠螺母-提供ZFT4016-3-SFT滚珠丝杠螺母-规格,ZFT4016-3-SFT滚珠丝杠螺母-规格ZFT4016-3-SFT滚珠丝杠螺母-价格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限-ZFT4016-3-SFT滚珠丝杠螺母--ZFT4016-3-SFT滚珠丝杠螺母-5. 滚珠丝杠的工作原理是怎样的？,1. 什么是丝杠滚珠轴承？,8. 连接滚珠丝杠和电机的常见问题有哪些？,3. 为什么要选择绵阳滚珠丝杠？,6. 滚珠丝杠的优点和缺点是什么？,8. 滚珠丝杠花键的耐用性如何？,10. 滚珠丝杠预压后如何检查效果是否达到预期？,8. 哪个品牌的产品适用范围最广？,2. 是什么原因导致滚珠丝杠卡顿？ ,4. 这种防护罩能提供多大的保护效果？
ZFT4016-3-SFT滚珠丝杠螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 16 |
|
| 螺母体外径 | 86 |
|
| 法兰直径 | 128 |
|
| 安装孔中心距 | PCD | 106 |
| 螺母长度 | L | 118 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 34.1 |
|
| 钢球直径 | 7.144 |
|
| 有效圈数 | 1.5×1 |
|
| 滚珠节圆直径 | 41.5 |
|
| 螺栓孔尺寸 | 11/17.5/11 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 21700 |
| 额定静负载 | C0aN | 46500 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 451 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

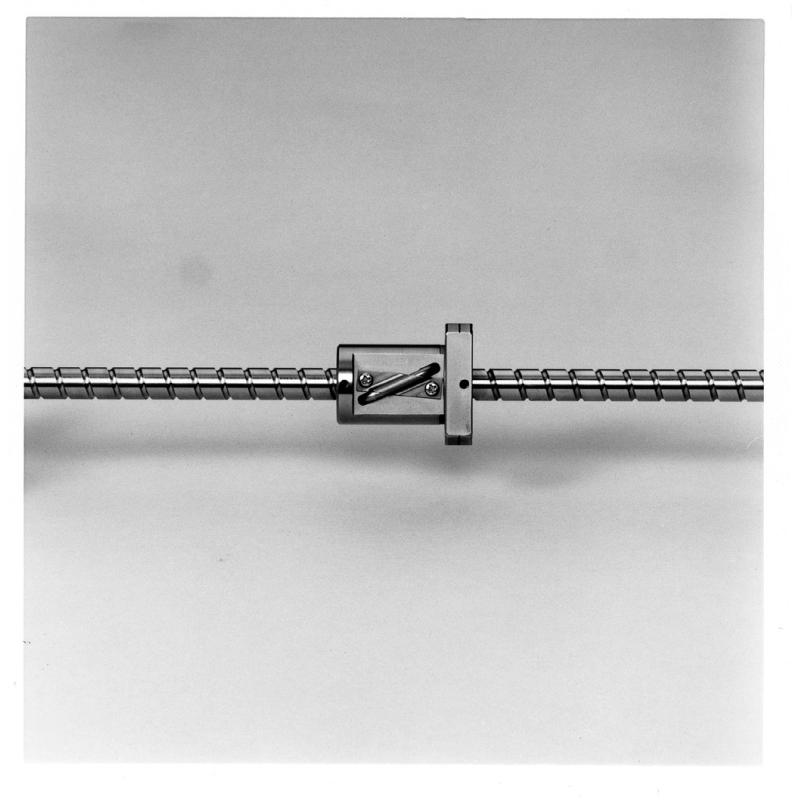

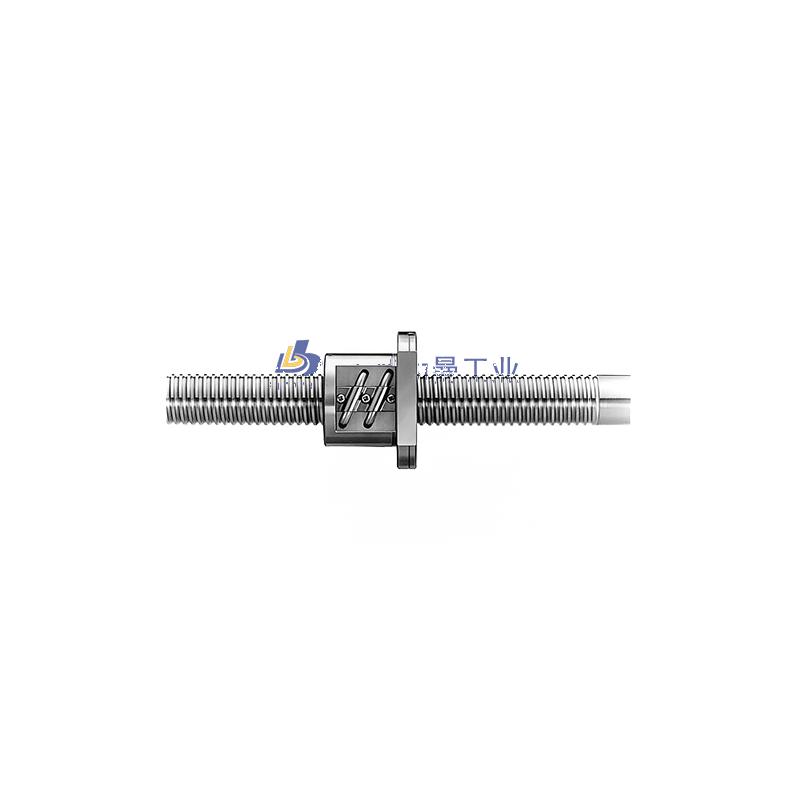

| 实物截图 | ||

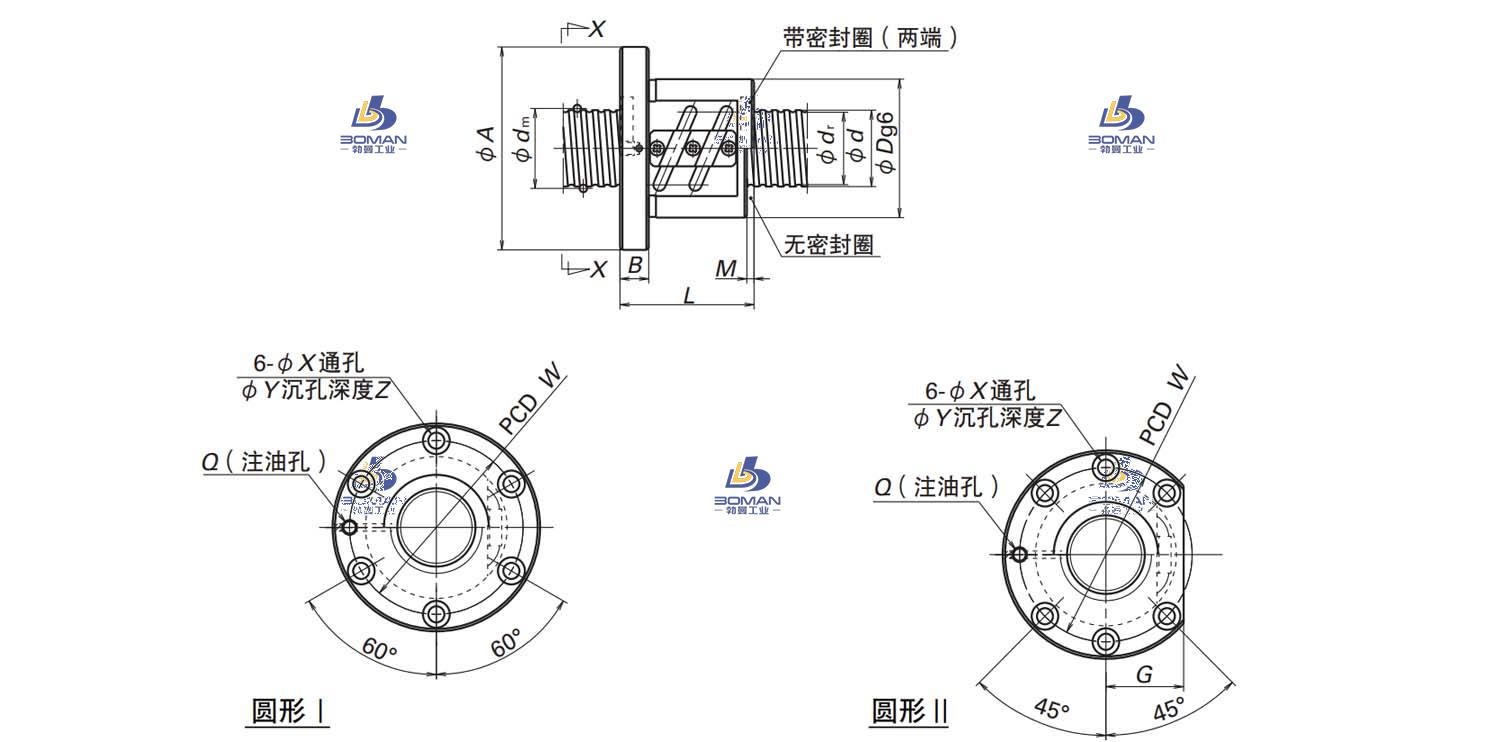

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
ZFT4016-3-SFT滚珠丝杠螺母此型号部分数据来源于NSK PSS2060N1D0908 nsk导轨丝杠一级代理商
