NSK W2011KA-3P-C5Z20-KA不锈钢丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: KA
- 类型:
- 属性: NSK W2011KA-3P-C5Z20-KA不锈钢丝杠,3. 设计滚珠丝杠时需要考虑哪些负载条件?,10. 如何判断滚珠丝杠是否需要清洗?,6. 磁力丝杠中的滚珠起到什么作用?,5. c7等级的滚珠丝杠适用于哪些场合?,5. 梯形丝杠精度是指什么?,4. 这种电动缸有哪些适用场景或行业?,10. 滚珠丝杠的价格和品质之间有什么关系?,8. 滚珠丝杠副的行程精度与传动效率有什么关系?,1. 滚珠丝杠纵向装配的步骤是什么?,9. 滚珠丝杠在压缩负荷下的寿命如何?-NSK W2011KA-3P-C5Z20-KA不锈钢丝杠-提供NSK W2011KA-3P-C5Z20-KA不锈钢丝杠-价格,NSK W2011KA-3P-C5Z20-KA不锈钢丝杠-图纸NSK W2011KA-3P-C5Z20-KA不锈钢丝杠-技术咨询NSK KA不锈钢系列 由于螺母加工技术的提高,即使是长螺母也能高精度地进行螺纹加工。过去,由于把作为双螺母预压的规格全部作为单螺母的偏移预压的事,在保持与双螺母预压同样的高刚性,高负荷容量的同时,螺母长度的紧凑化成为可能。 薄型贴纸 在轴方向采用了联合的薄形密封,缩短了螺母的长度。 滚珠螺丝、-NSK W2011KA-3P-C5Z20-KA不锈钢丝杠--NSK W2011KA-3P-C5Z20-KA不锈钢丝杠-8. 上海滚珠丝杠的材料有哪些选择?,4. 滚珠丝杠内循环解的缺点有哪些?,7. 滚珠丝杠中钢球的质量标准是什么?,7. 这个滚珠丝杠的运转速度和转矩有何限制?,5. 滚珠丝杠导程与螺距有何区别?,1. 滚珠丝杠是什么?,4. GCR15滚珠丝杠可以承受多大的载荷?,5. 维修滚珠丝杠的价格如何?是否合理?,9. 升降滚珠丝杠在使用过程中需要注意哪些问题?,2. TBI滚珠丝杠是什么东西?
NSK W2011KA-3P-C5Z20-KA不锈钢丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 20 |
|
导程 | 20 |
|
丝杠轴底径 | 16.9 |
|
滚珠节圆直径 | ||
钢球直径 | 3.969 |
|
精度等级 | C5 |
|
螺母直径 | 46 |
|
法兰直径 | 74 |
|
螺母长度 | 63 |
|
螺母安装 | PCD | 59 |
额定动负载 | CaN | 5760 |
额定静负载 | C0aN | 9370 |
有效圈数 | 1.5*1 |
|
轴向间隙 | 0 |
|
最大行程 | 1034 |
|
丝杠全长 | 1208 |
|
导程精度代表运行距离误差 | ep | 0.046 |
导程精度变动 | vu | 0.03 |
轴心跳动 | 0.11 |
|
单位重量 | kg | 3.4 |
丝杠右端 | d2 | |
丝杠右端 | L1 | |
丝杠左端 | L2 | |
丝杠左端 | d3 | |
丝杠左端 | L3 | |
导程精度 | T | 0 |
导程精度 | ep | 0.046 |
导程精度 | Vu | 0.03 |
轴心摆动 | 0.11 |
|
重量 | kg | 3.4 |
极限转速固定自由 | ||
极限转速固定支撑 | 2160 |
|
极限转速固定固定 | ||
法兰盘形状 | 双切边 |
|
安装孔数量 | 4 |
|
精度 | C5 |
|
钢球直径 | 3.969 |
|
推荐支撑座 | WBK15-01C、WBK15-11C、WBK15S-01C |
|
实物截图 | /ys_images/product/2016-02-16/[NSK W2005KA-3P-C5Z20]6e16293b-5fa9-4b23-8563-51f51fdbaf55/[NSK W2005KA-3P-C5Z20]f3f7aaf5-81b5-40ab-b210-67803cb903df.jpg |
|

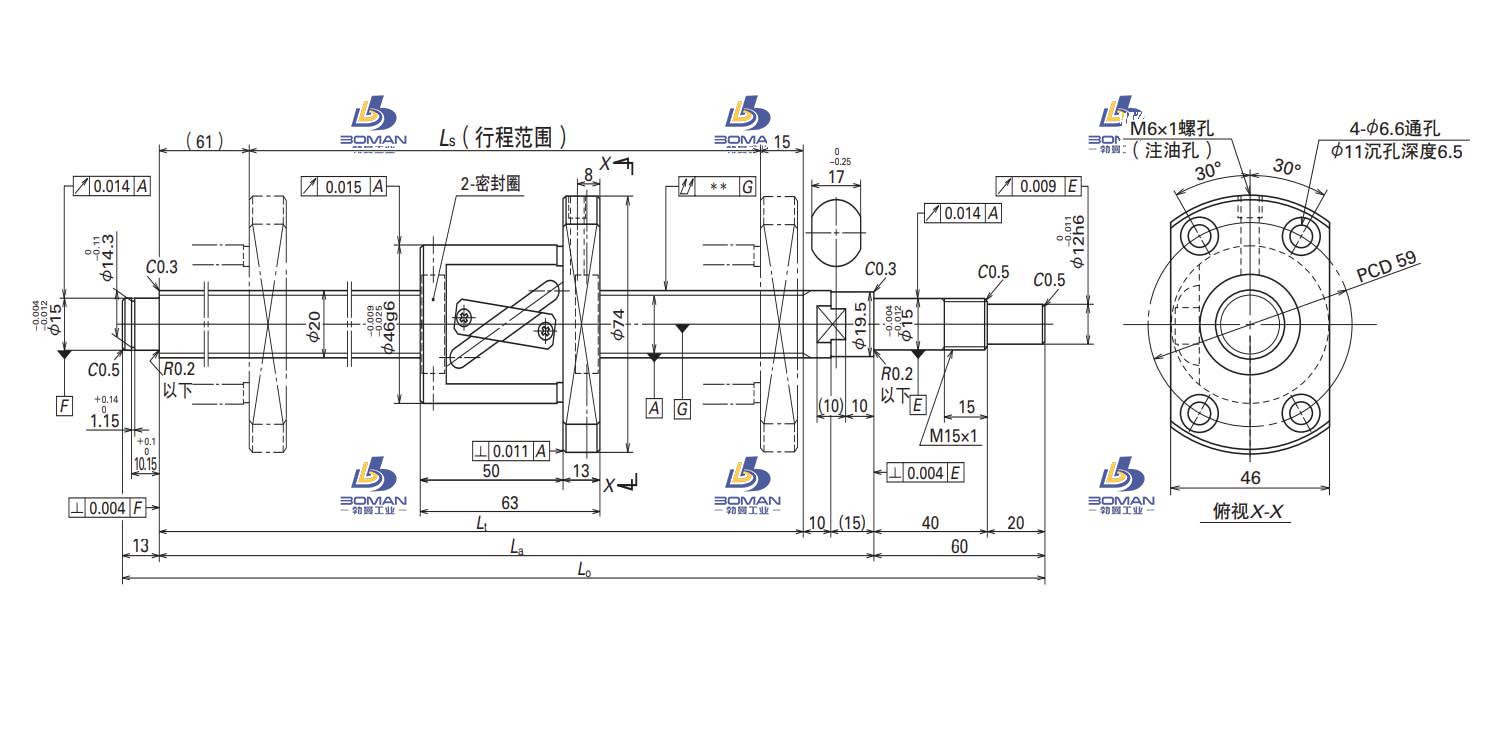

尺寸截图 | /ys_images/nsk/pic/ccjt/W20(20)-ka-LG.jpg |
|
螺母尺寸截图 | /ys_images/nsk/pic/ccjt/W20(20)-ka-LM.png |
|
样本 | /ys_images/nsk/pdf/ybjt/B265-B266.pdf |
