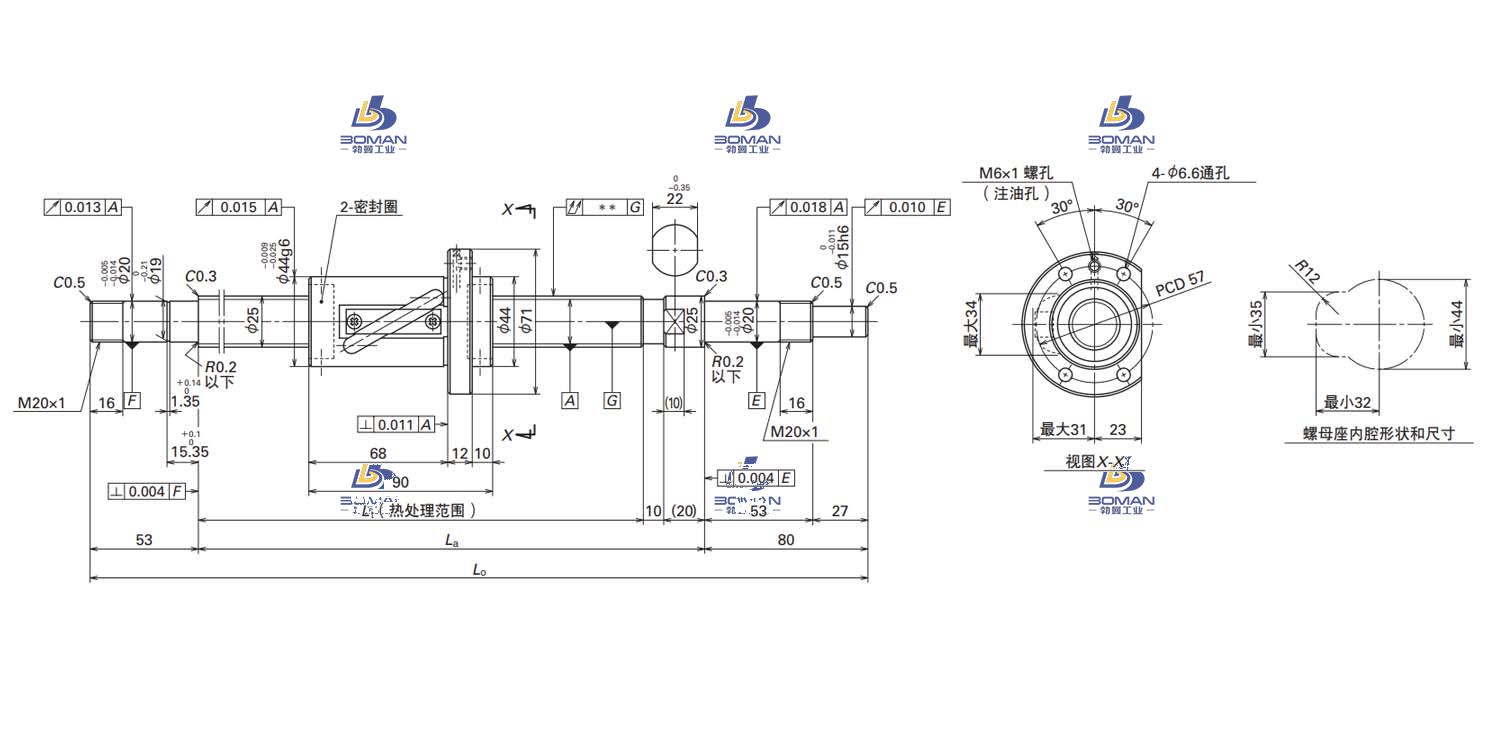

W2521FA-4-C5T25-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2521FA-4-C5T25-FA标准滚珠丝杠,7. 如何选择适合的滚珠丝杠传动系统? ,4. 淬火深度如何影响gr15滚珠丝杠的强度?,4. 反装后的滚珠丝杠螺母是否会容易磨损或损坏?,7. 维修滚珠丝杠的维修人员是否有经验?是否接受培训?,6. 普宁滚珠丝杠的价格是多少?,3. 他们的滚珠丝杠电机有哪些应用场景?,5. 为什么需要滚珠丝杠珠子直径表准?,10. 淘宝上销售的台湾滚珠丝杠支持退换货吗?,5. 这款滚珠丝杠的直径是多少?,5. 最好的滚珠丝杠品牌有哪些特点?-W2521FA-4-C5T25-FA标准滚珠丝杠-提供W2521FA-4-C5T25-FA标准滚珠丝杠-选型,W2521FA-4-C5T25-FA标准滚珠丝杠-图纸W2521FA-4-C5T25-FA标准滚珠丝杠-规格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F-W2521FA-4-C5T25-FA标准滚珠丝杠--W2521FA-4-C5T25-FA标准滚珠丝杠-9. 上银滚珠丝杠与其他品牌的滚珠丝杠相比有何优势?,9. 什么情况下需要更换NSK滚珠丝杠?,1. 什么是滚珠丝杠?,7. 保定滚珠丝杠的表面处理方式是什么?,7. 滚珠丝杠垂直装配的安装步骤是什么?,3. 滚珠丝杠螺母的工作原理是什么?,4. kk模组的工作原理是什么?,3. 滚珠的材质有哪些选择?,6. 滚珠丝杠定位精度的误差来源有哪些?,8. 滚珠丝杠间隙的调整需要注意哪些问题?
W2521FA-4-C5T25-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 25 |
|
| 导程 | 25 |
|
| 螺母体外径 | 44 |
|
| 法兰直径 | 71 |
|
| 安装孔中心距 | PCD | 57 |
| 螺母长度 | L | 90 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 2313 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 21.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5×1 |
|
| 滚珠节圆直径 | 26.25 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 2046 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 11700 |
| 额定静负载 | C0aN | 19700 |
| 重量 | Kg | 9.1 |
| 轴向间隙 | 0.005以下 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.077 |
| 导程精度变动 | vu | 0.046 |
| 轴心跳动 | 0.16 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2521FA-4-C5T25-FA标准滚珠丝杠此型号部分数据来源于REXROTH R1502 日本tsk丝杠和nsk
