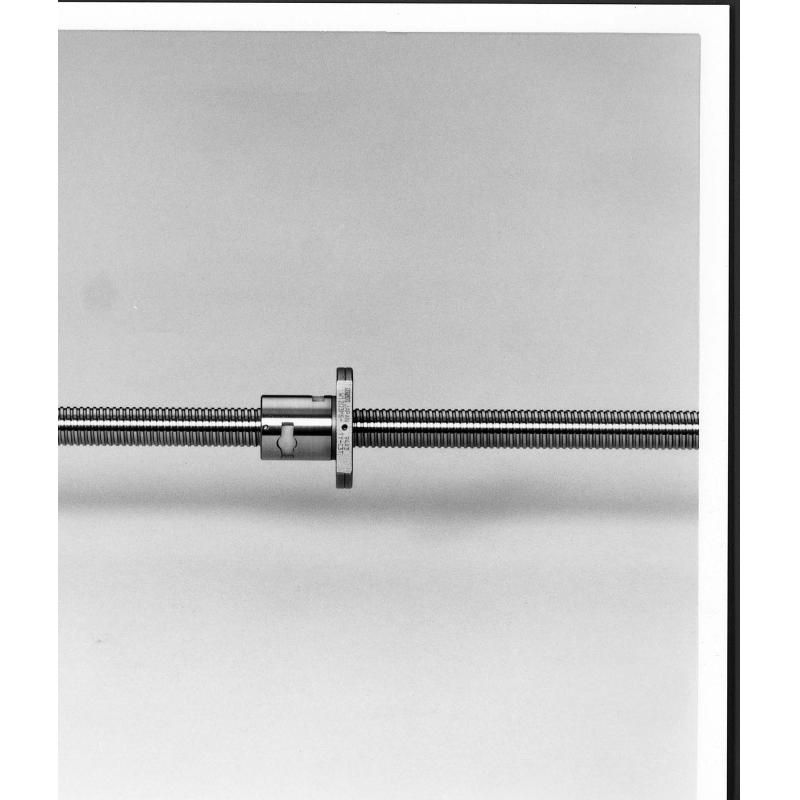

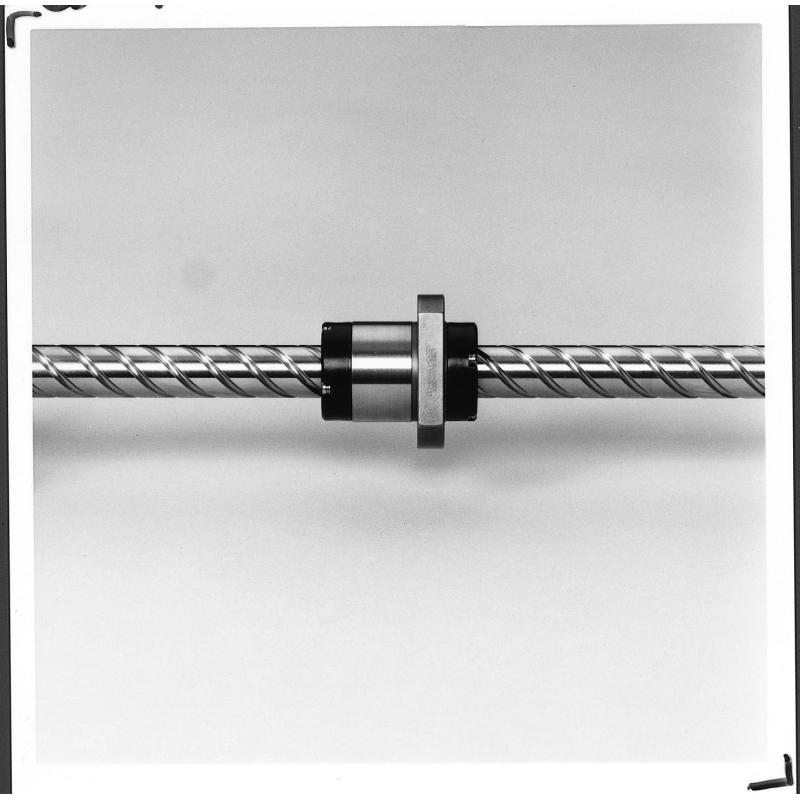

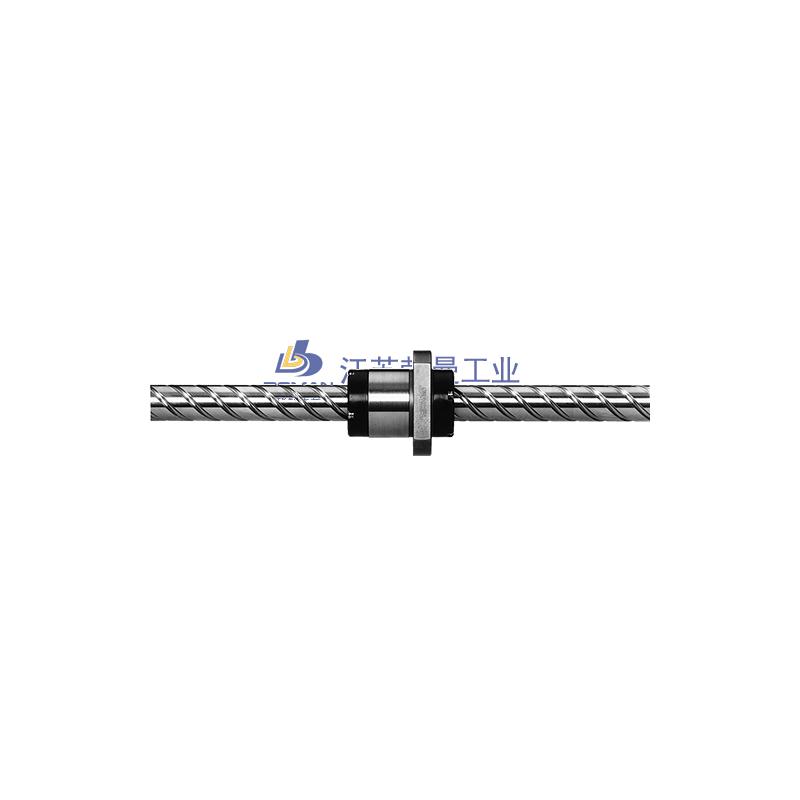

UPFC1650-1-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

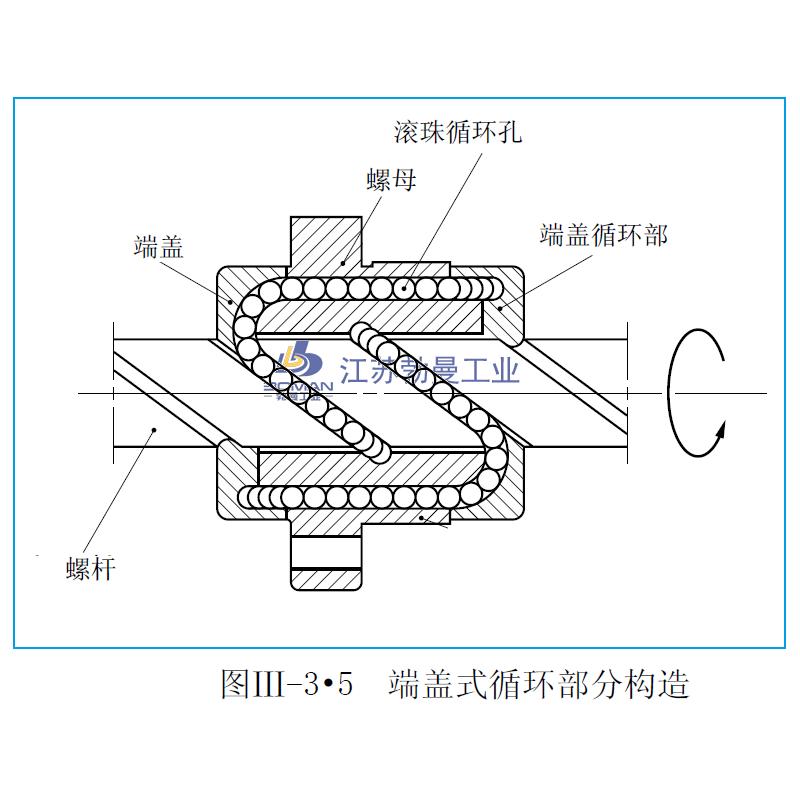

- 属性: UPFC1650-1-UPFC滚珠丝杠，5. PRP滚珠丝杠的工作原理是什么？,5. 这款螺母的表面处理方式是什么？,6. 噪音问题是否会随着时间变得更加严重？,8. 河北NSK滚珠丝杠的价格如何？,4. 滚珠丝杠的安装顺序是怎样的？,10. 这种工具的使用寿命是多久？,3. 如何选择适合的滚珠丝杠标准？,8. 滚珠丝杠端部螺帽的维护保养有哪些注意事项？,7. 如何保证滚珠丝杠钢珠的安装质量？,8. 它的制造工艺是什么？-UPFC1650-1-UPFC滚珠丝杠-提供UPFC1650-1-UPFC滚珠丝杠-库存,UPFC1650-1-UPFC滚珠丝杠-选型UPFC1650-1-UPFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-UPFC1650-1-UPFC滚珠丝杠--UPFC1650-1-UPFC滚珠丝杠-8. 是否有其他类似的模型可以下载？,10. 如何判断一家广州微型滚珠丝杠供应商的信誉和口碑？,3. 如何确定滚珠丝杠的几何参数？,8. T型丝杠和滚珠丝杠的自锁机制的维护保养有何区别？,7. 润滑脂的使用方法有哪些？,7. 代替滚珠丝杠的选项适用于哪些应用？,6. 滚珠丝杠副的滚珠循环方式对其精度有何影响？,4. 如何正确使用这种工具进行滚珠丝杠的维修？,2. 该丝杠有什么特殊的设计结构？,6. 普车使用滚珠丝杠会增加生产成本吗？
UPFC1650-1-UPFC滚珠丝杠 产品参数

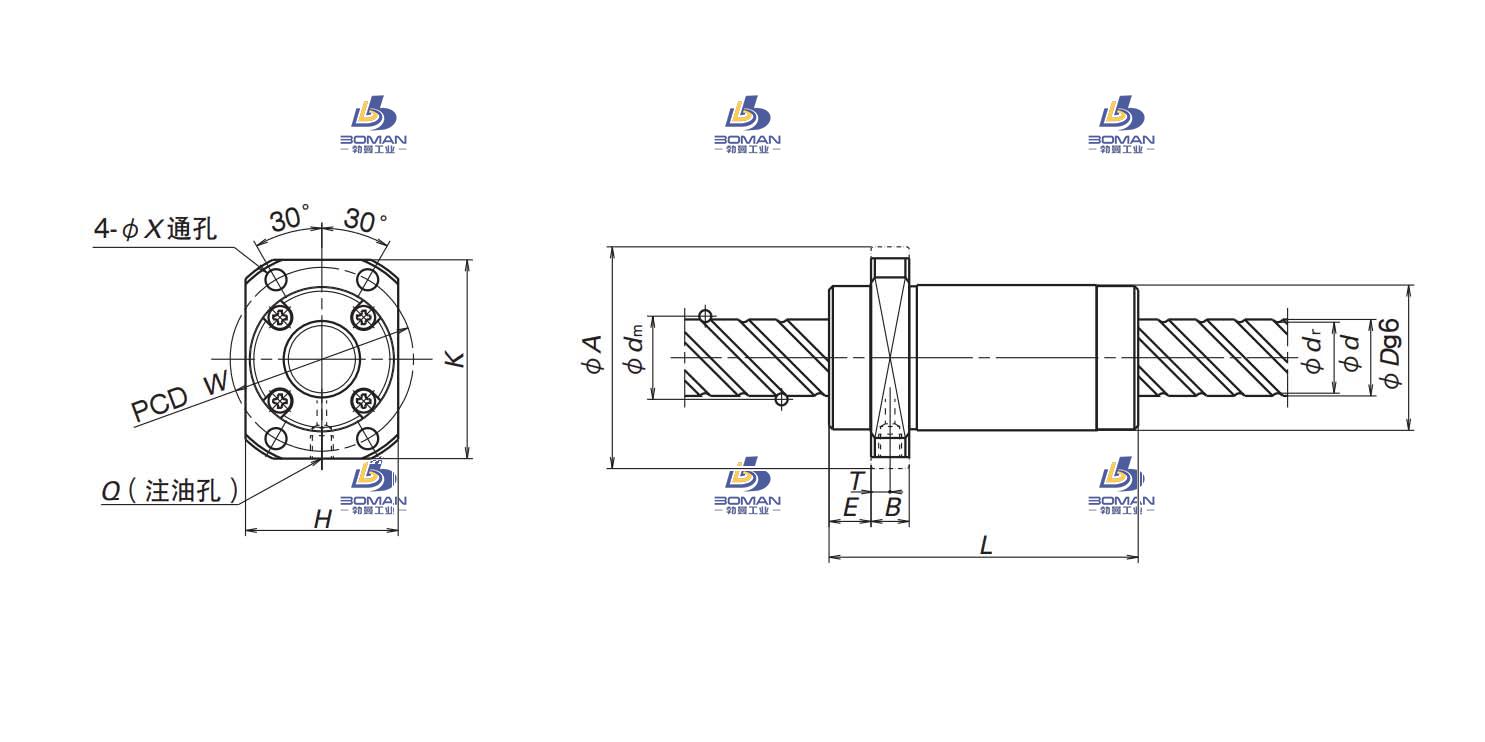

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 50 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×2 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 4000 |
| 额定静负载 | C0aN | 6690 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 102 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
UPFC1650-1-UPFC滚珠丝杠此型号部分数据来源于MCM06080H10K00-MCM定位承载装置
