ZFD6312-6-NSK MPFD滚珠丝杠 产品参数

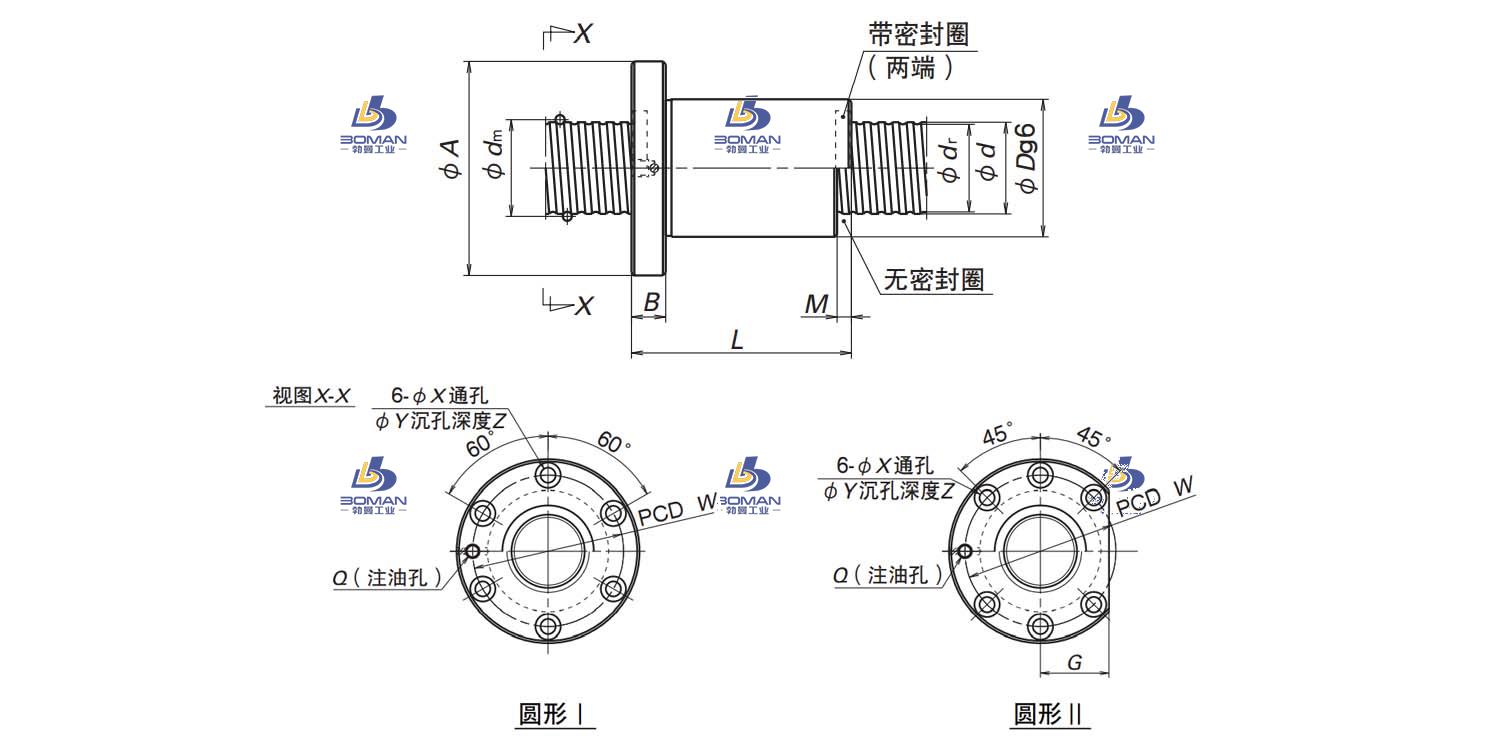

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 螺母体外径 | 90 |
|
| 法兰直径 | 136 |
|
| 安装孔中心距 | PCD | 112 |
| 螺母长度 | L | 147 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 57 |
|
| 钢球直径 | 7.938 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 65.25 |
|
| 螺栓孔尺寸 | 14/20/13 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 50800 |
| 额定静负载 | C0aN | 143000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1120 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
