W3215SS-1P-C5Z5-NSK FS滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W3215SS-1P-C5Z5-NSK FS滚珠丝杠,8. 滚珠丝杠脱离是否会影响机器设备的安全性?,4. 如何判断滚珠丝杠是否安装正确?,8. 揭阳tbi滚珠丝杠的价格是多少?,8. 这个滚珠丝杠有哪些特殊的功能或设计?,3. 左右旋在滚珠丝杠中的作用是什么?,7. 它的安装方式是怎样的?,3. 内外循环滚珠丝杠的结构是怎样的?,2. 该产品的主要特点是什么? ,10. 该公式适用于哪些工业应用?,10. 它与其他类型的丝杠有何不同之处?-W3215SS-1P-C5Z5-NSK FS滚珠丝杠-提供W3215SS-1P-C5Z5-NSK FS滚珠丝杠-选型,W3215SS-1P-C5Z5-NSK FS滚珠丝杠-选型W3215SS-1P-C5Z5-NSK FS滚珠丝杠-选型NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵-W3215SS-1P-C5Z5-NSK FS滚珠丝杠--W3215SS-1P-C5Z5-NSK FS滚珠丝杠-5. 清远滚珠丝杠的制造厂家是谁?,1. 什么是滚珠丝杠?,6. 如何确定滚珠丝杠的尺寸和形状?,6. 福建滚珠丝杠升降机的使用寿命是多长?需要多久进行一次维修?,3. 开封微型滚珠丝杠用途是什么?,10. 1605滚珠丝杠回差的修复需要注意哪些问题?,4. 如何避免滚珠丝杠间隙的产生?,7. 防尘滚珠丝杠的生产工艺是怎样的?,9. 它的安装和维护需要注意哪些问题?,8. 滚珠丝杠半径的材料对性能有何影响?
W3215SS-1P-C5Z5-NSK FS滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 71 |
| 螺母长度 | L | 56 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1900 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 29.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1444 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 11600 |
| 额定静负载 | C0aN | 28000 |
| 重量 | Kg | 12.1 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.054 |
| 导程精度变动 | vu | 0.035 |
| 轴心跳动 | 0.15 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

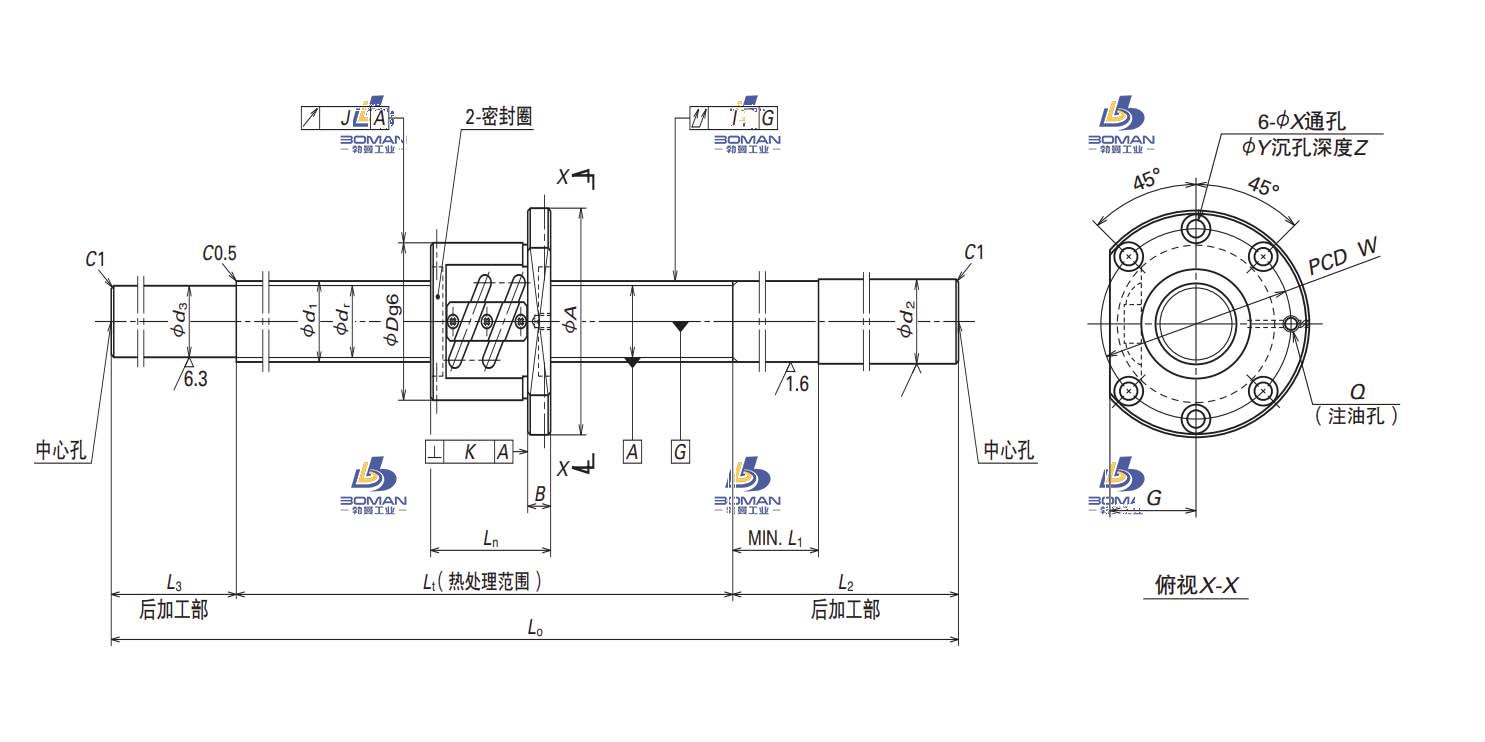

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3215SS-1P-C5Z5-NSK FS滚珠丝杠此型号部分数据来源于NSK W4516C-1PSSK1-C5Z-BB 进口nsk丝杠
