PFT3208-3-LPFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: PFT3208-3-LPFT滚珠丝杠，3. 比较这些型号的优缺点是什么？,1. 该总经销商在哪个地区？ ,1. 这种滚珠丝杠螺母的安装需要哪些工具？,10. 代理该产品需要接受什么样的培训和支持？,7.江西上银滚珠丝杠的价格如何？,7. 滚珠丝杠加工的过程中，有哪些常见的问题和解决方法？,3. 轴向载荷在机械中有什么作用？,3. 为什么滚珠丝杠副被广泛应用于机械传动领域？,3. 为什么需要防卡死滚珠丝杠副？,4. 滚珠丝杠副内循环的优点有哪些？-PFT3208-3-LPFT滚珠丝杠-提供PFT3208-3-LPFT滚珠丝杠-图纸,PFT3208-3-LPFT滚珠丝杠-技术咨询PFT3208-3-LPFT滚珠丝杠-价格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d-PFT3208-3-LPFT滚珠丝杠--PFT3208-3-LPFT滚珠丝杠-3. 用途是什么？在哪些领域应用广泛？,9. 该滚珠丝杠的价格如何，是否有优惠政策？,3. 滚珠丝杠副的工作原理是什么？,9. 滚珠丝杠故障的发生率有多高？,2. 这种滚珠丝杠能承受多大的负荷？,1. 滚珠丝杠单推式支撑是什么？,4. 高精度滚珠丝杠的精度与其材料有何关系？,9. 这些滚珠丝杠的生产周期和交货期是多久？,1. 安徽微型滚珠丝杠加工是什么？,10. 齿轮和滚珠丝杠的结构有何不同？
PFT3208-3-LPFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 8 |
|
| 螺母体外径 | 66 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 71 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 27.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 32.5 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 12900 |
| 额定静负载 | C0aN | 24800 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 294 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

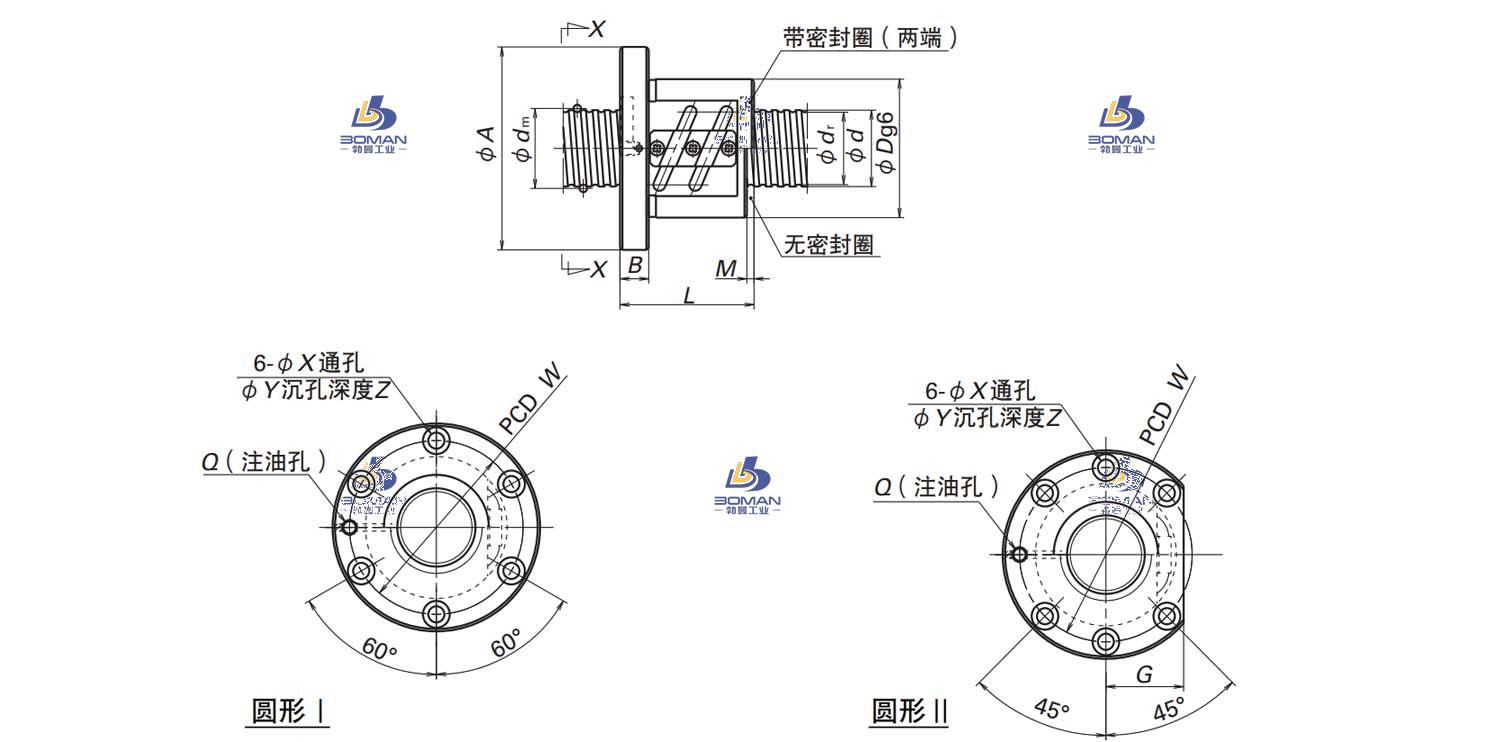

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
PFT3208-3-LPFT滚珠丝杠此型号部分数据来源于NSK 7011CTYNDBLP4 nsk滚珠丝杠精密轴承
